VLD třídy 2.2 (BVL)
BVL-50-120-R02
Objednací číslo: A06712
omezovač napětí, opakovatelné VLD třídy 2.2 (obousměrné), typ VLD-O+F, pro omezení výskytu nedovoleného dotykového napětí, zajišťuje dočasné ekvipotenciální propojení a omezení přepětí v systémech kolejové dopravy AC i DC trakce, integrovaný svodič přepětí typu A2
- omezuje nepřípustně vysoké dotykové napětí na neživých kovových částech drážní infrastruktury v AC i DC trakčních systémech kolejové dopravy
- realizuje dočasné propojení mezi zpětným obvodem a uzemněním elektrické trakce drážního systému při překročení přípustné hodnoty dotykového napětí
- vyrovnává potenciály mezi zpětným obvodem a uzemněním v místě instalace elektrických a elektronických zařízení a zabraňuje jejich poškození
- omezuje dotykové napětí a chrání osoby a zvířata, která by mohla přijít do kontaktu s postiženými částmi
- eliminuje vysoké impulzní přepětí indukované do elektrické trakční soustavy nebo drážního zařízení při úderu blesku
- indikátory přetížení pro snadnou výměnu
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Třída VLD podle ČSN EN 50526-2 | 2.2 | |
| Typ VLD podle ČSN EN 50122-1 | VLD-O+F | |
| Jmenovitý AC (rms) proud (@ 60 min) | Ir | 50 A |
| Jmenovitý DC proud (@ 60 min) | Ir | 50 A |
| Svodový proud při Uw | IL | < 120 μA |
| Výdržné napětí | Uw | 100,00 V |
| Maximální krátkodobý DC výdržný proud (@ 30 ms) | Iw | 16,0 kA |
| Maximální krátkodobý DC výdržný proud (@ 100 ms) | Iw | 9,0 kA |
| Krátkodobý AC (rms) výdržný proud (@ 36 ms) | Iw | 15,0 kA |
| Impulz velkého náboje (10/350) | Iimp-hc | 35,00 kA |
| Atmosférický proudový impulz (8/20) | Iimp-n | 50,00 kA |
| Impulz vysokého proudu (8/20) | Iimp-high | 75,00 kA |
| Jmenovité spouštěcí napětí | UTn | 120,00 V |
| Maximální zbytkové napětí při Iimp-n | URES | 700,00 V |
| Maximální zbytkové napětí při Ir | URES | 1,20 V |
| Maximální zbytkové napětí při Iw | URES | 5,00 V |
| Okamžité spouštěcí napětí | UTi | 120,00 V |
| Doba odezvy @ atmosférickém pulzu | 25 ns | |
| Doba odezvy tyristorů | TR | < 1,5 ms |
| Stupeň krytí | IP 67 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 50122-1, ČSN EN 50526-2 | |
| Hmotnost | 2,10 kg | |
| Třída ETIM | EC003621 | |
| Celní nomenklatura | 85301000 | |
| EAN | 8595090567127 |
Soubory ke stažení
-

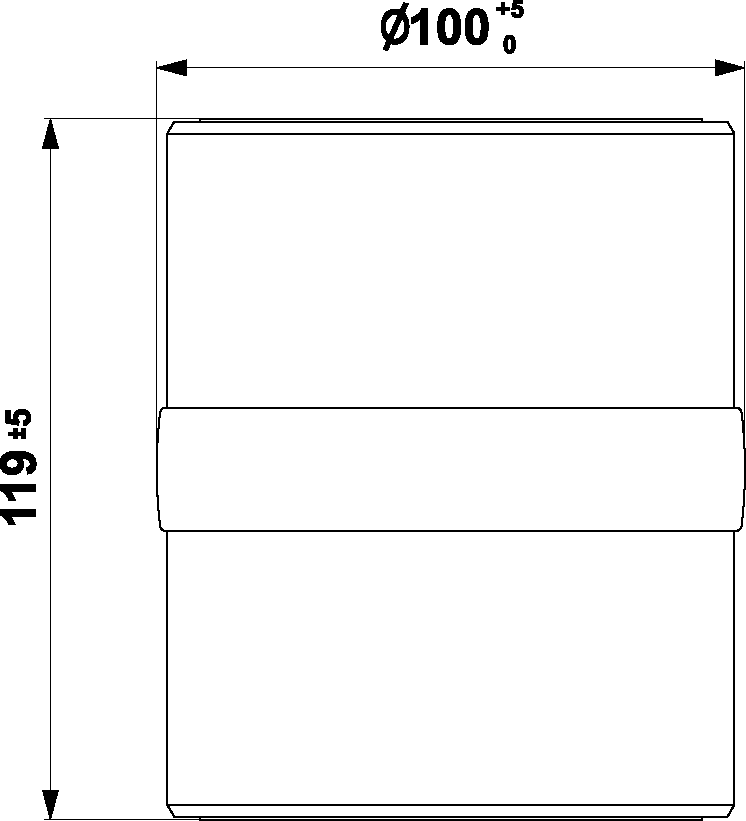

Rozměry
produktu
-

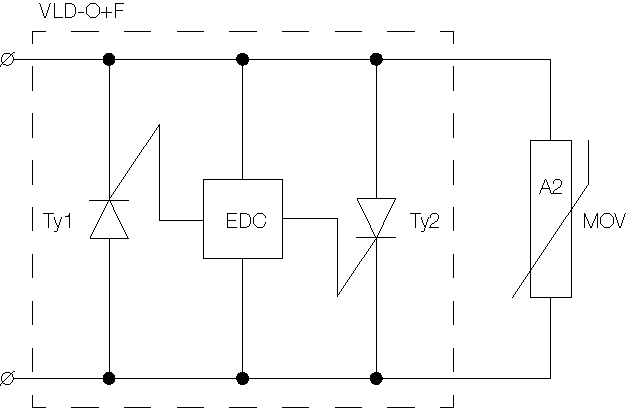

Schéma
