Do LSA+ lišt (CLSA)
CLSA-ISDN
Objednací číslo: A05174
pro lišty LSA-PLUS rozpojovací
- dvoustupňová přepěťová ochrana dvoužilových ISDN linek
- instalace těsně před chráněné zařízení
- k ochraně rozhraní telekomunikačních systémů před pulsním přepětím
- proti podélnému přepětí (žíla–ochranná zem) hrubá ochrana a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | C2, C3 | |
| Umístění SPD | ST 2+3 | |
| Montáž | LSA rozpojovací lišta | |
| Nejvyšší trvalé provozní napětí | Uc | 85,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 120,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 0,500 A |
| Sériový odpor na žílu | R | 1,60 Ω |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 5,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 10,00 kA |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 400 V |
| C2 ochranná hladina napětí mód žíla-žíla při In | Up | 220 V |
| C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 350 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 170 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | LSA rozpojovací lišta | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001625 | |
| Příslušenství | hřebínková uzemňovací lišta | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090551744 |
Soubory ke stažení
-

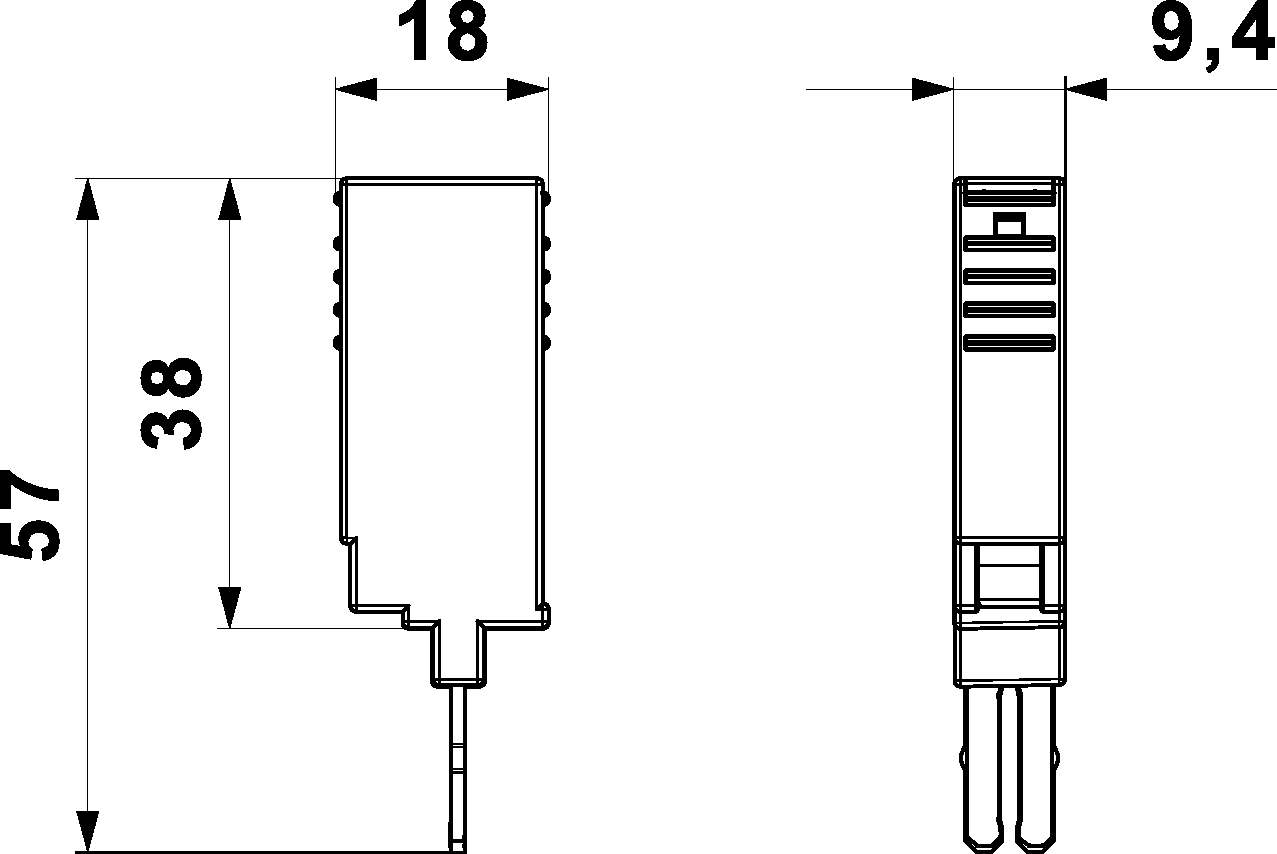

Rozměry
produktu
-

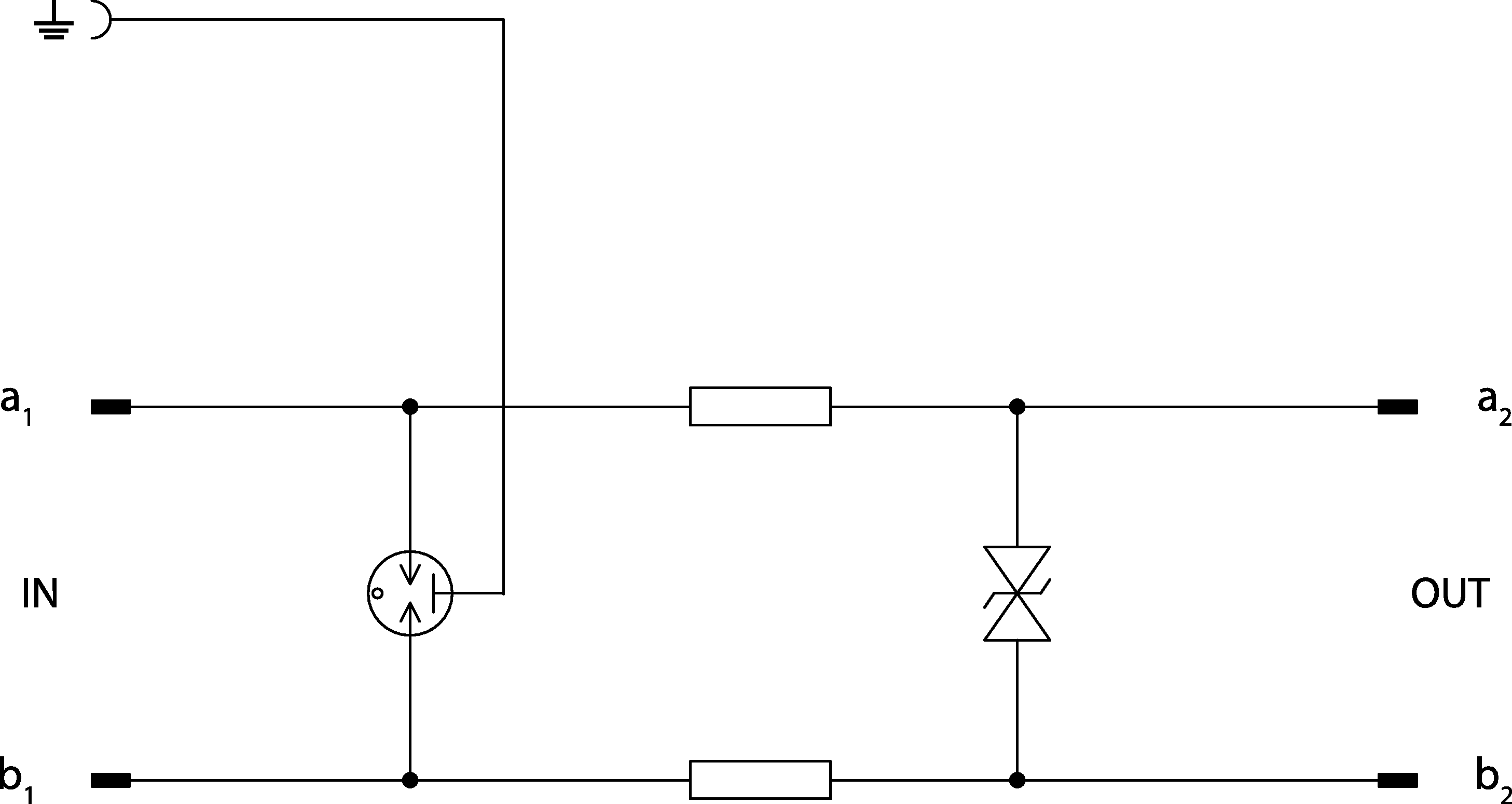

Schéma
zapojení
