Základní
DA-150-DJ25
Objednací číslo: A06095
optická signalizace poruchy
- přepěťová ochrana pro univerzální použití k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí
- instalace do rozvodů nn v blízkosti chráněného zařízení
- k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 120 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 150,00 V AC |
| Jmenovitý zatěžovací proud při 25°C | IL | 25,000 A |
| Typ sítě | TN | |
| Maximální předjištění | 25 A gL/gG nebo B 25 A | |
| Jmenovitý zkratový proud | ISCCR | 1,5 kA |
| Reziduální proud | IPE | 0,005 mA |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 2,50 kA |
| Jmenovitý výbojový proud (8/20 µs) L+N-PE | In | 2,50 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 2,50 kA |
| Zkušební napětí L-N | Uoc | 5,0 kV |
| Zkušební napětí L+N-PE | Uoc | 5,0 kV |
| Zkušební napětí N-PE | Uoc | 5,0 kV |
| Napěťová ochranná hladina mód L-N | Up | 0,63 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,10 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,10 kV |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 240 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| Průřez připojovaných vodičů pevný (max) | 6,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 6,00 mm2 | |
| Signalizace poruchy | červená kontrolka | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090560951 |
Soubory ke stažení
-

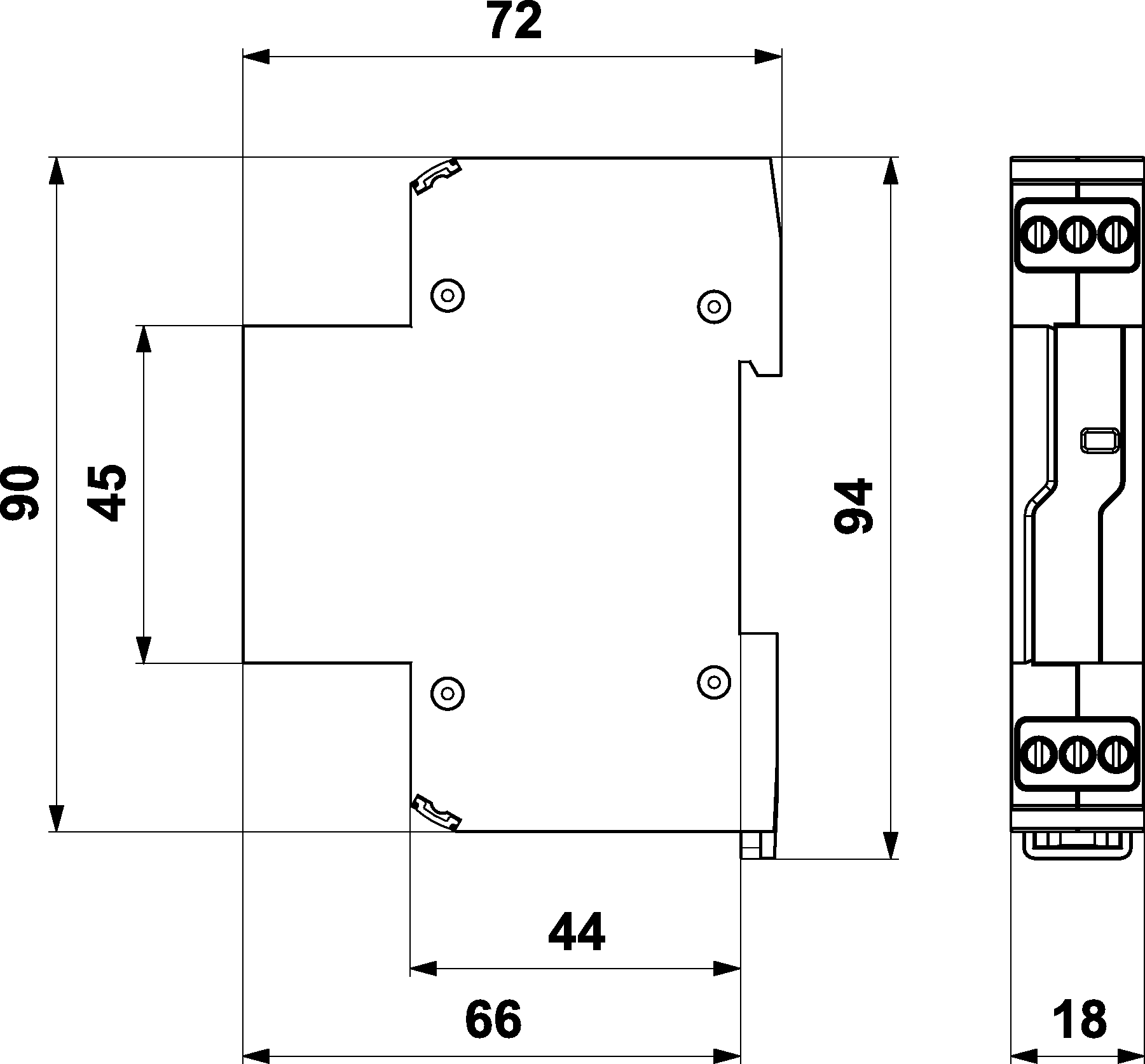

Rozměry
produktu
-

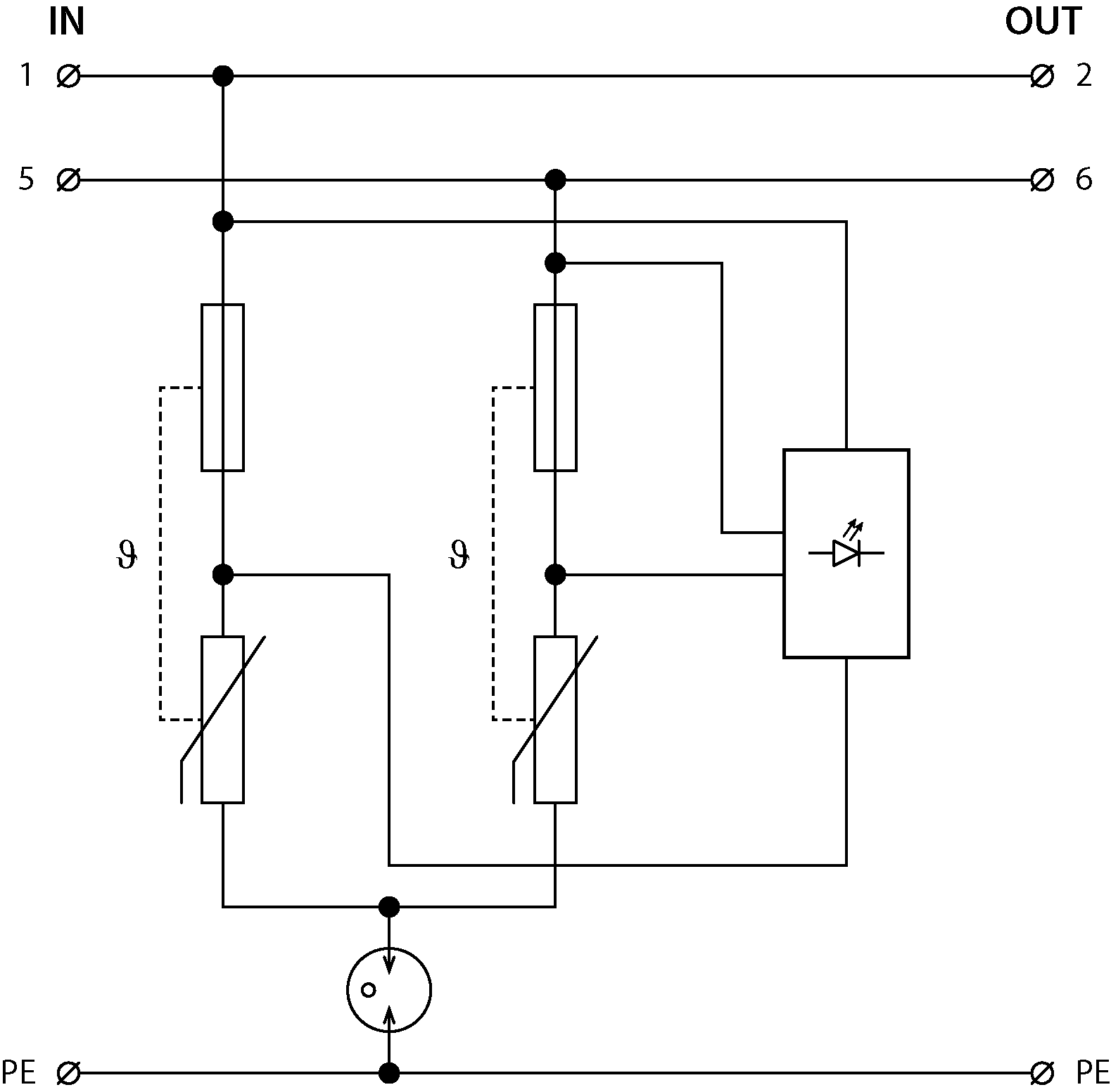

Schéma
zapojení
