Vestavné
DA-275-A
Objednací číslo: A06738
akustická signalizace poruchy
- přepěťová ochrana pro dodatečnou montáž do přístrojů, strojů, zařízení apod.
- instalace do rozvodů nn v blízkosti chráněného zařízení
- k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí
- lze použít i pro jednofázové napájecí sítě s oddělovacím transformátorem, při montáži není nutné dodržet zapojení vodičů L,N
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | instalační krabice | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 275,00 V AC |
| Typ sítě | TT|TN | |
| Maximální předjištění | B 16 A | |
| Jmenovitý zkratový proud | ISCCR | 1,5 kA |
| Reziduální proud | IPE | 0,004 mA |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 2,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 2,00 kA |
| Zkušební napětí L-N | Uoc | 4,0 kV |
| Zkušební napětí L-PE | Uoc | 4,0 kV |
| Zkušební napětí N-PE | Uoc | 4,0 kV |
| Napěťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV 5 s L-PE | 440 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | výdržná | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | bezpečně poruchová | |
| Signalizace poruchy | akustická signalizace | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -20 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090567387 |
Soubory ke stažení
-
Rozměry
produktu
-

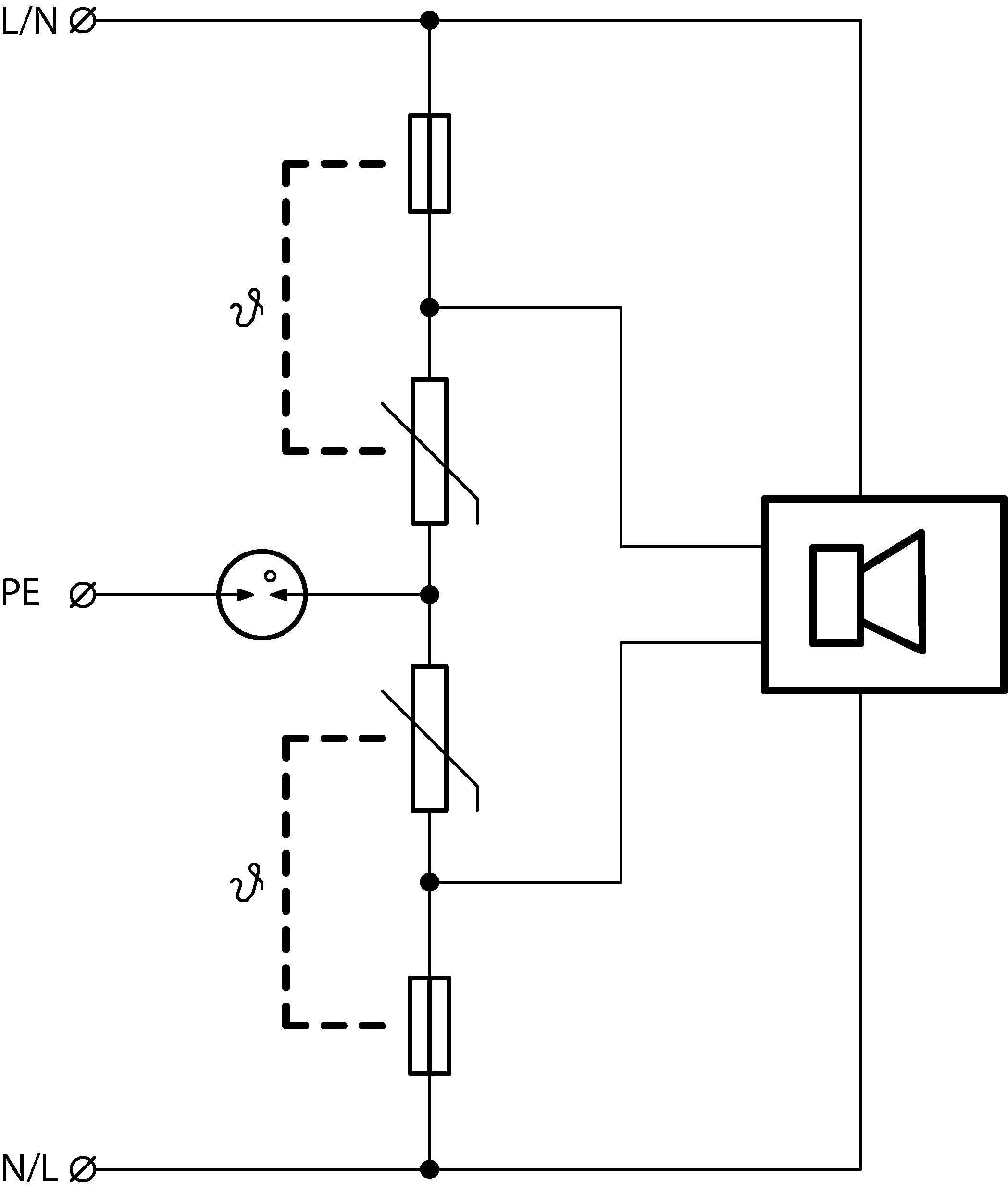

Schéma
zapojení
