Varistorové
SLP-600 V/3
Objednací číslo: A06076
vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu
- třípólový varistorový svodič přepětí
- instalace do rozvodů nn, především do podružných rozvaděčů v systému TN, IT
- k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí, vhodný pro ochranu zařízení větrných elektráren a měničů
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230,00–690,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 760,00 V AC |
| Maximální pracovní napětí varistoru | 880 V AC | |
| Typ sítě | TN | |
| Maximální předjištění | 100 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 25,0 kA |
| Jmenovitý výbojový proud (8/20 µs) | In | 20,00 kA |
| Maximální výbojový proud (8/20 µs) | Imax | 40,00 kA |
| Napěťová ochranná hladina | Up | 3,20 kV |
| Napěťová ochranná hladina při 5 kA | Up | 2,70 kV |
| Doba odezvy | ta | 25 ns |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Signalizace poruchy | červené zbarvení indikačního pole | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000941 | |
| Náhradní modul | SLP-600 V/0 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090560760 |
Soubory ke stažení
-

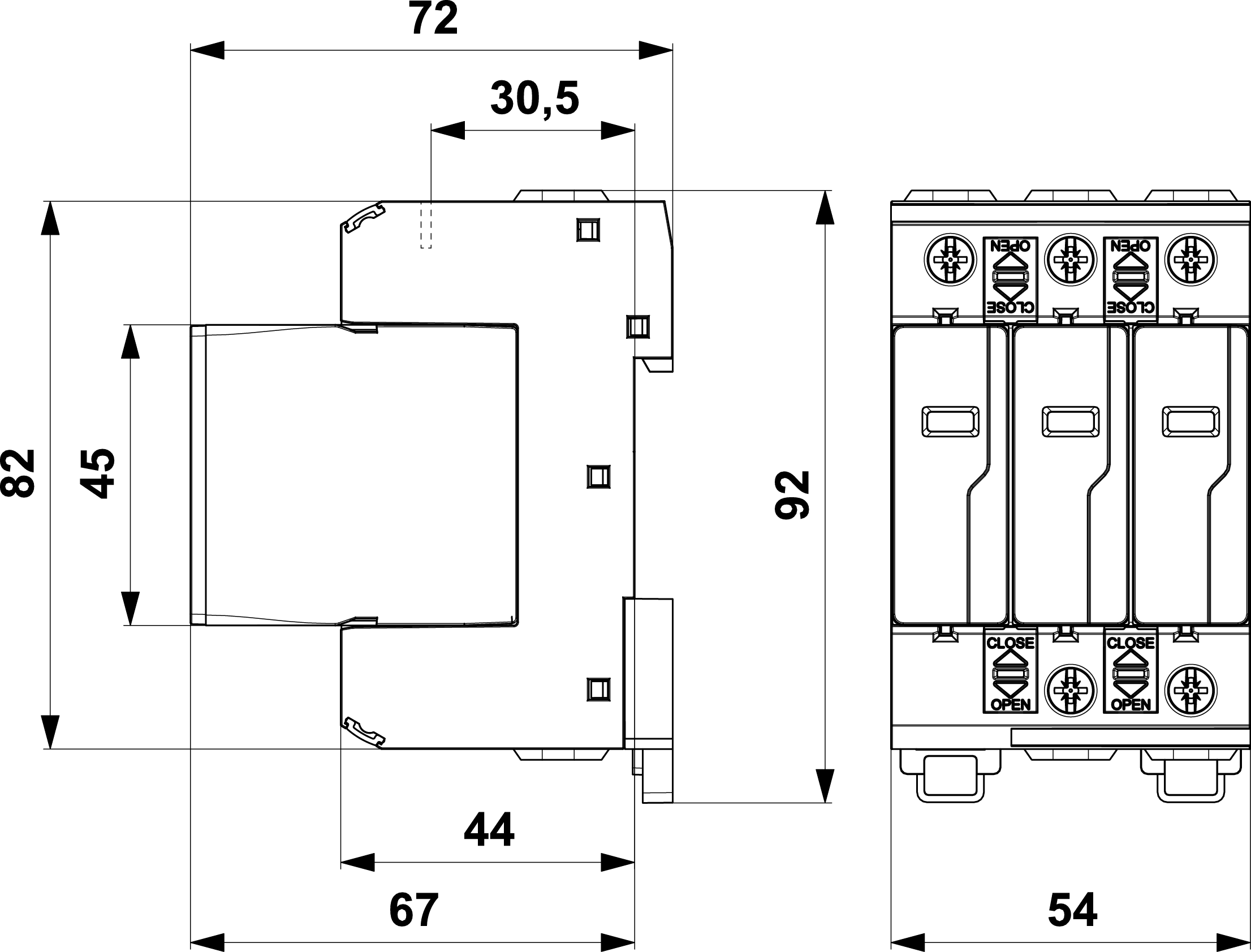

Rozměry
produktu
-

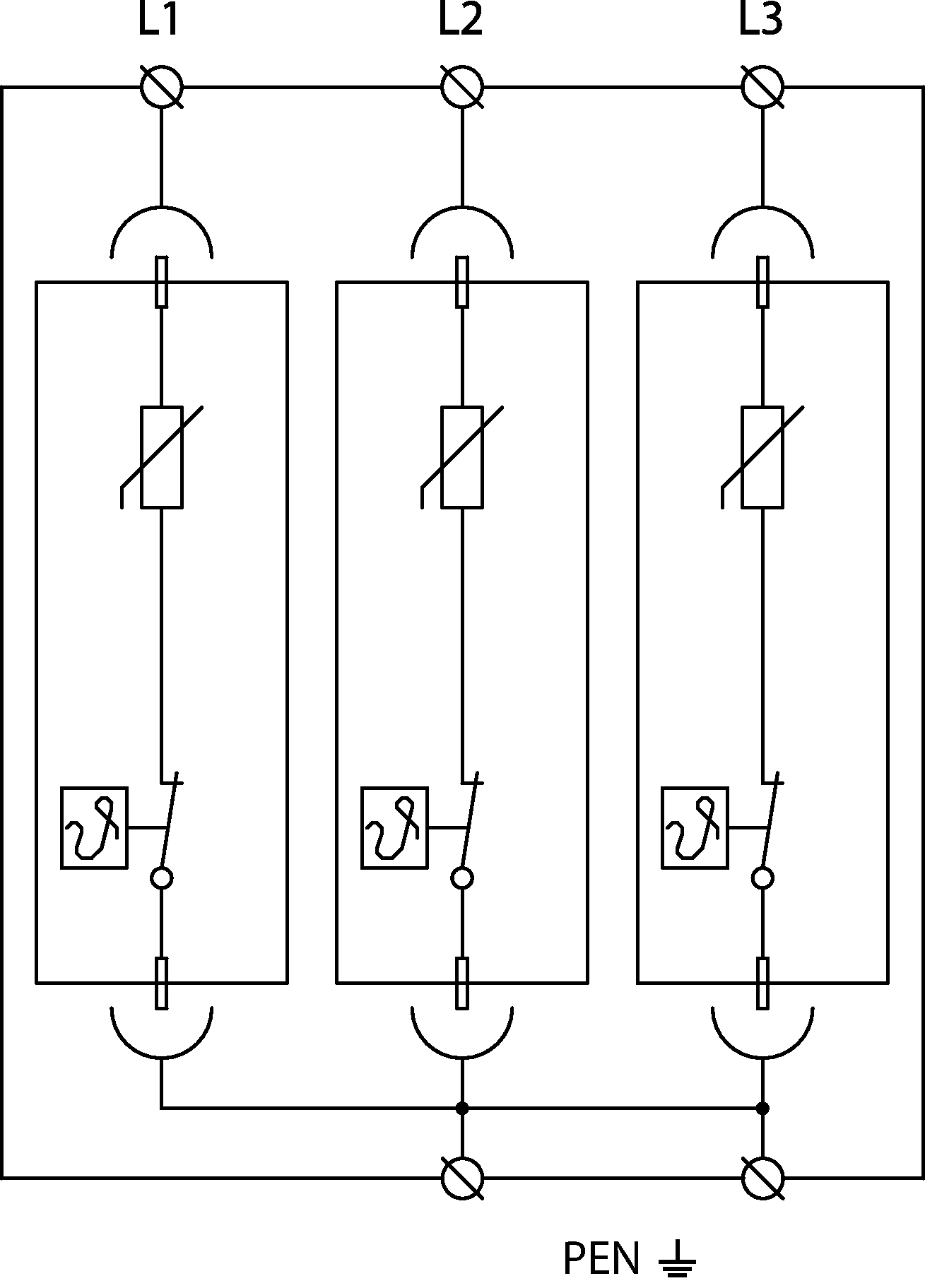

Schéma
zapojení
