Telekomunikace
DL-ISDN RJ45
Objednací číslo: A03382
konektory RJ45
- dvoustupňová přepěťová ochrana pro ISDN
- k ochraně jednoho páru ISDN linky telekomunikačních zařízení
- Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN a držák GND 2
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | C2, C3 | |
| Umístění SPD | ST 2+3 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 86,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 121,00 V DC |
| Sériový odpor na žílu | R | 6,80 Ω |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 2,50 kA |
| Jmenovitý zatěžovací proud při 25°C | IL | 0,060 A |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 300 V |
| C2 ochranná hladina napětí mód žíla-žíla při In | Up | 270 V |
| C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 400 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 180 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | RJ 45/RJ 45 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC000943 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090533825 |
Soubory ke stažení
-

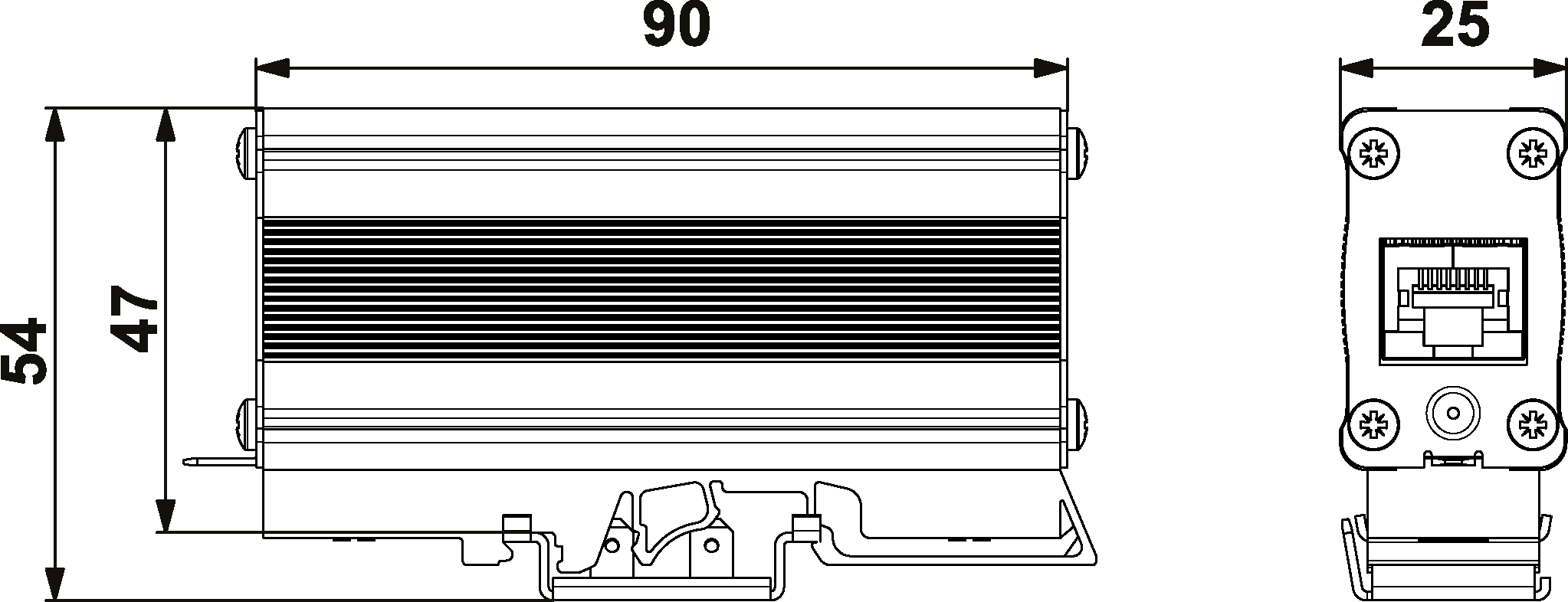

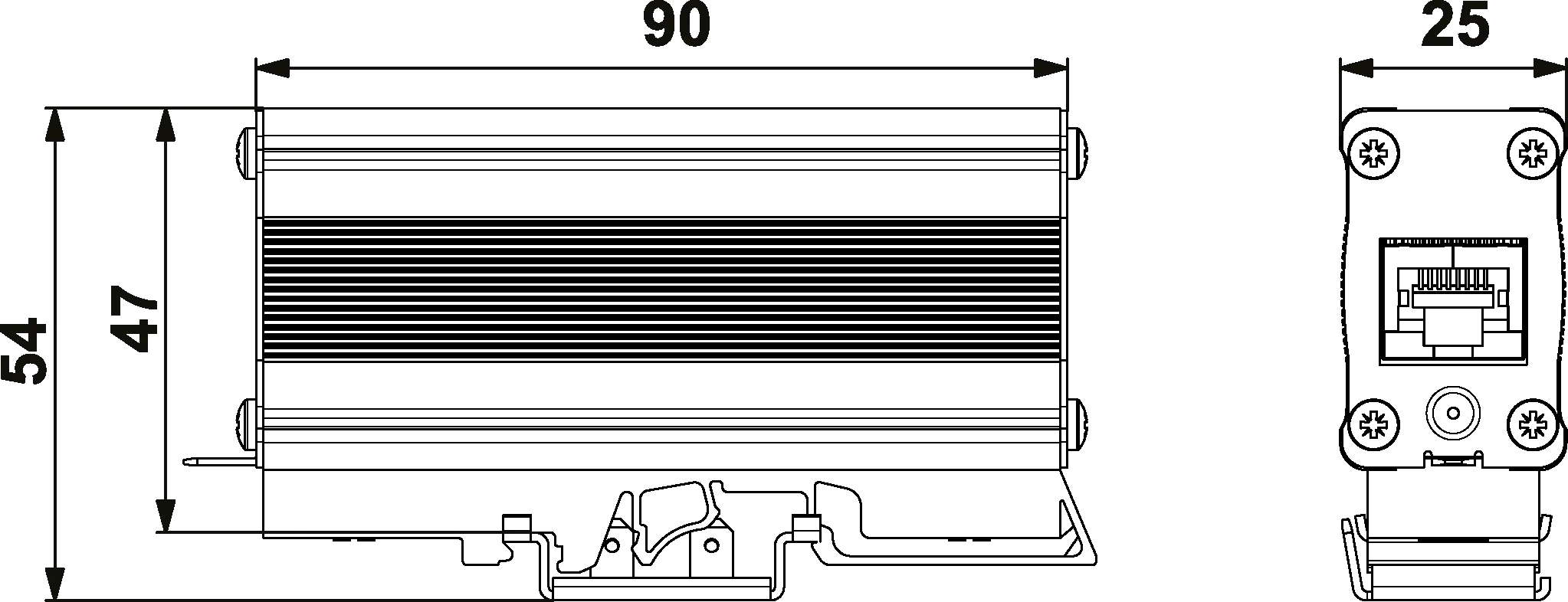

Rozměry
produktu
-

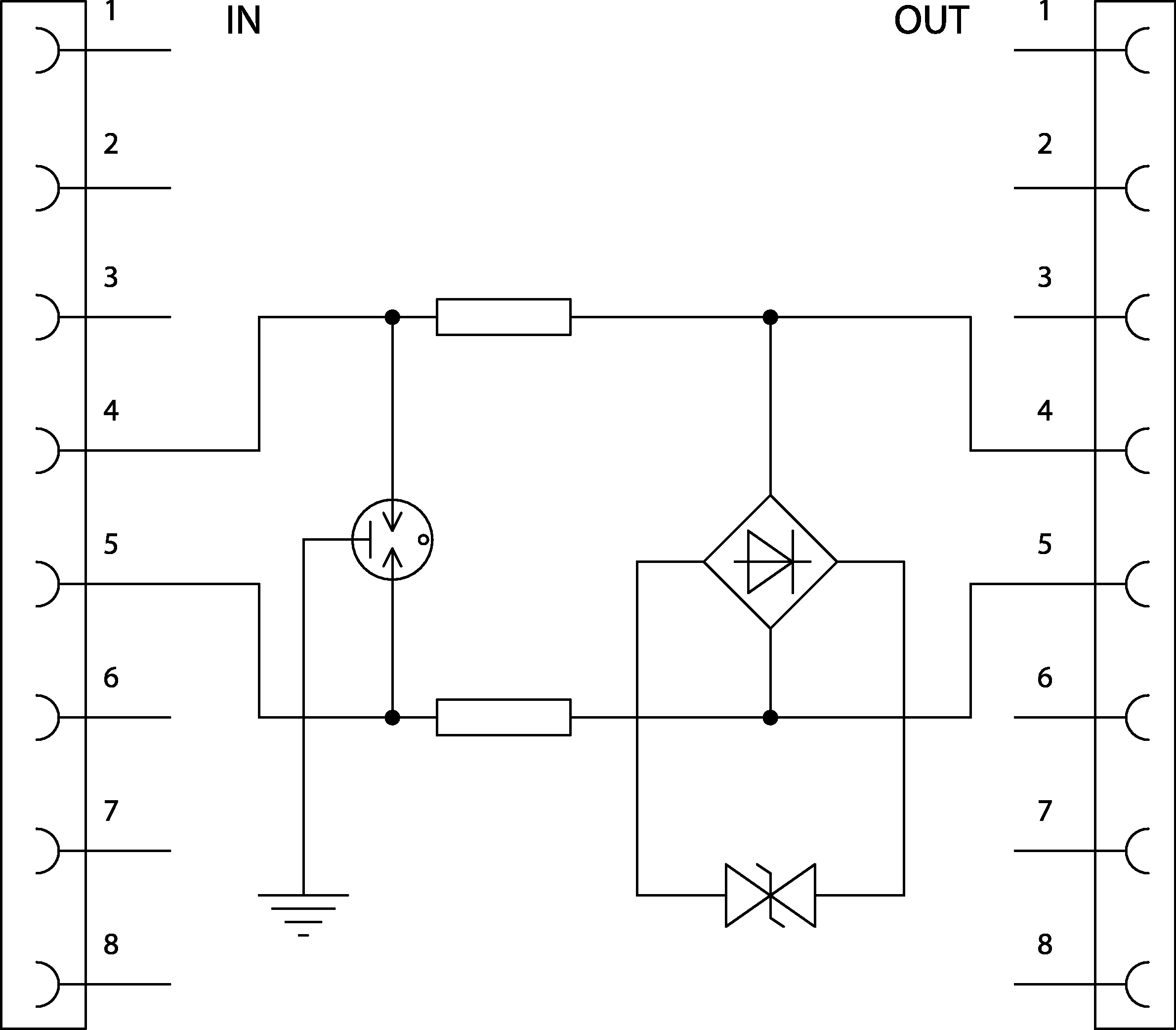

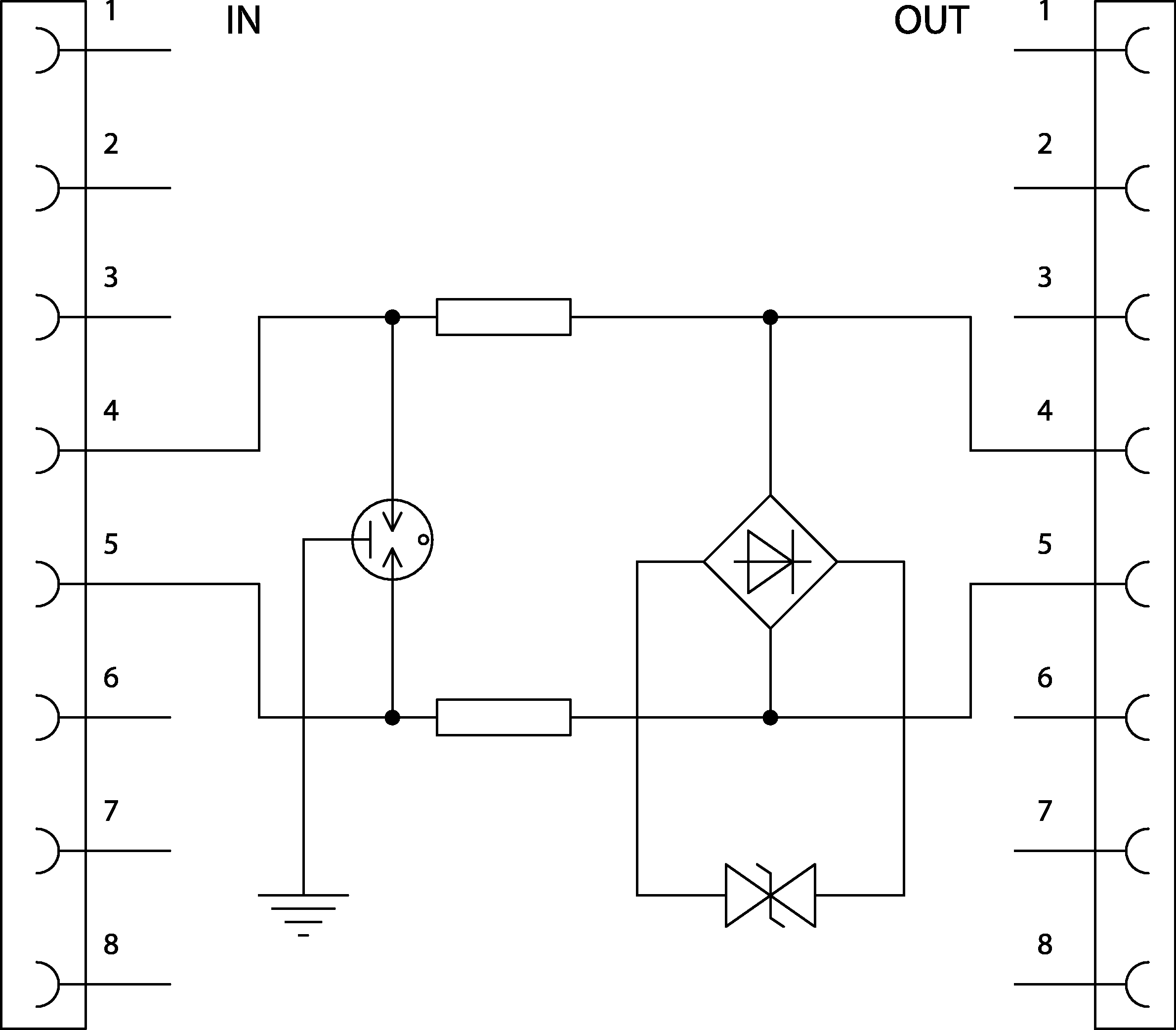

Schéma
zapojení
