Varistorové
SLP-600-V/3YS-IT
Objednací číslo: A04199
vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy
- instalace do rozvodů nn, především do podružných rozvaděčů v systému IT
- k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
- dálková signalizace stavu
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 400,00–690,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 760,00 V AC |
| Typ sítě | IT | |
| Maximální předjištění | 100 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 25,0 kA |
| Reziduální proud | IPE | 0,200 mA |
| Jmenovitý výbojový proud (8/20 µs) L-PE | 20,00 kA | |
| Maximální výbojový proud (8/20 µs) L-PE | 40,00 kA | |
| Celkový výbojový proud (8/20 µs) | ITotal(8/20) | 60,00 kA |
| Napěťová ochranná hladina mód L-PE | Up | 3,40 kV |
| Napěťová ochranná hladina při 5 kA L-PE | 2,50 kV | |
| Doba odezvy | ta | 100 ns |
| TOV 200 ms L-PE | 1 960 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace pevný (max) | 1,5 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace slaněný (max) | 1,5 mm2 | |
| Signalizace poruchy | červené zbarvení indikačního pole | |
| Dálková signalizace | bezpotenciálový přepínací kontakt | |
| Kontakty dálkové signalizace | 250 V / 0,5 A AC, 250 V / 0,1 A DC | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000941 | |

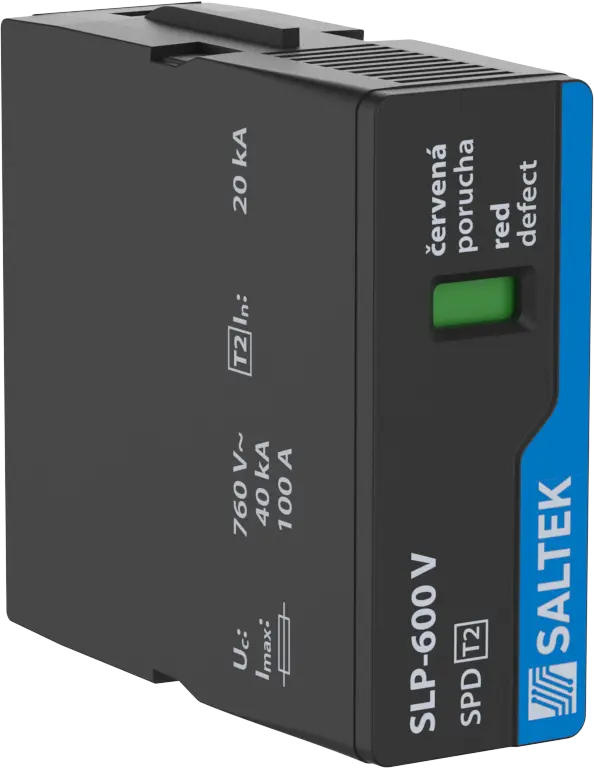

| Náhradní modul | SLP-600 V/0 | |
| Celní nomenklatura | 85363090 | |
| EAN | 8595090541998 |
Soubory ke stažení
-

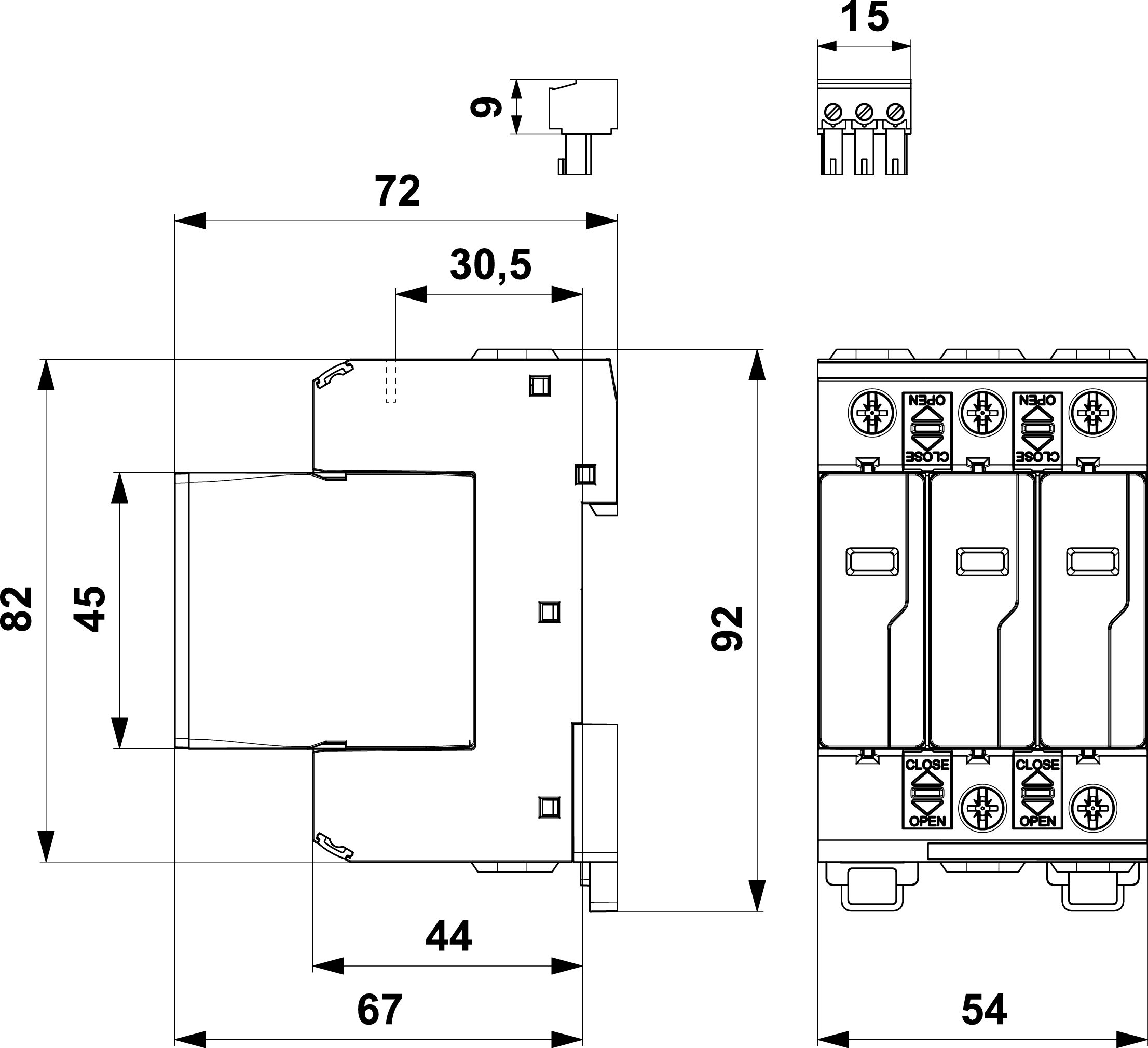

Rozměry
produktu
-

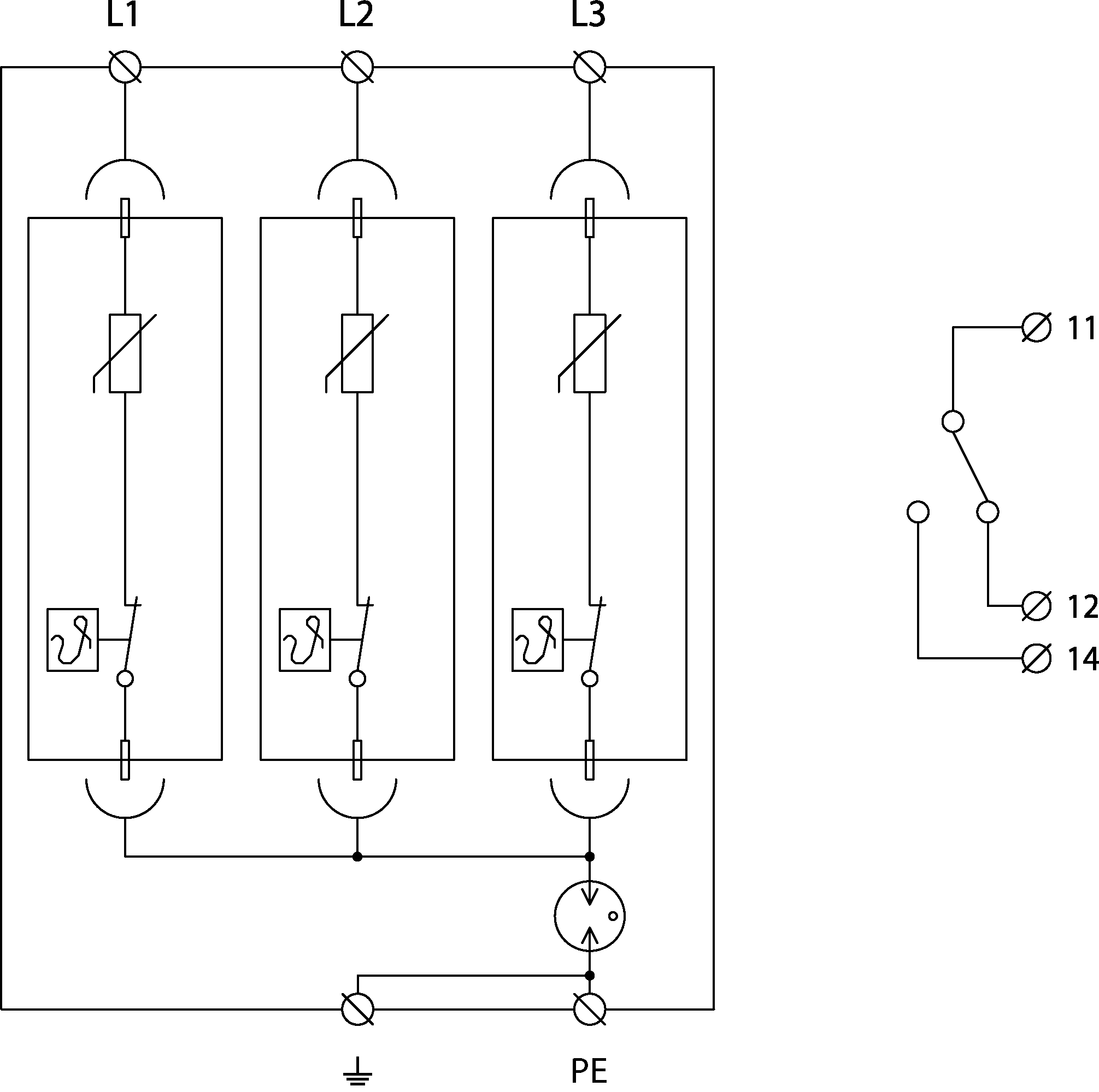

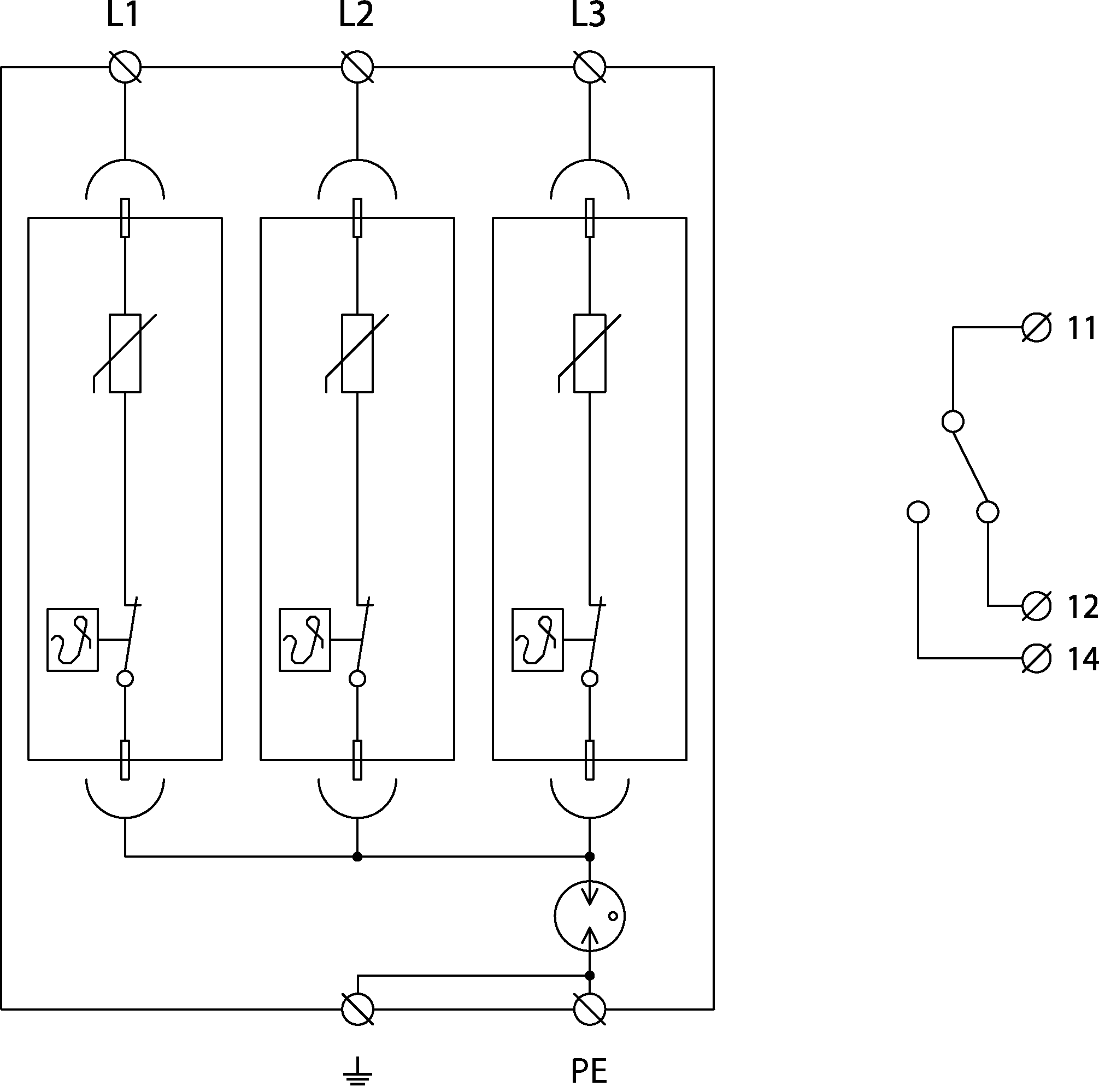

Schéma
zapojení
