ST2+3 (DM) - řadová svorka

DM-012/1-RS

Objednací číslo: A05141

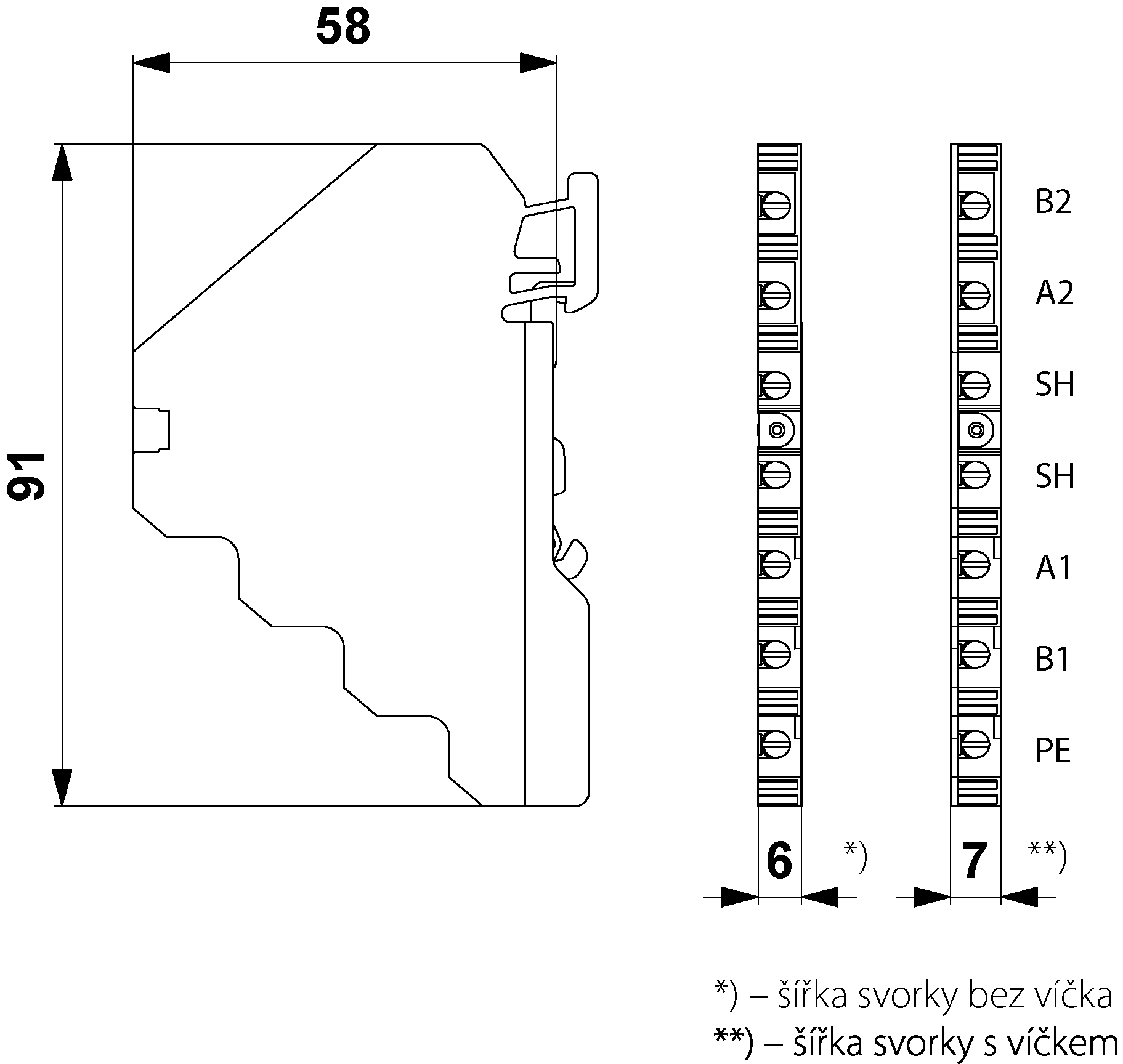

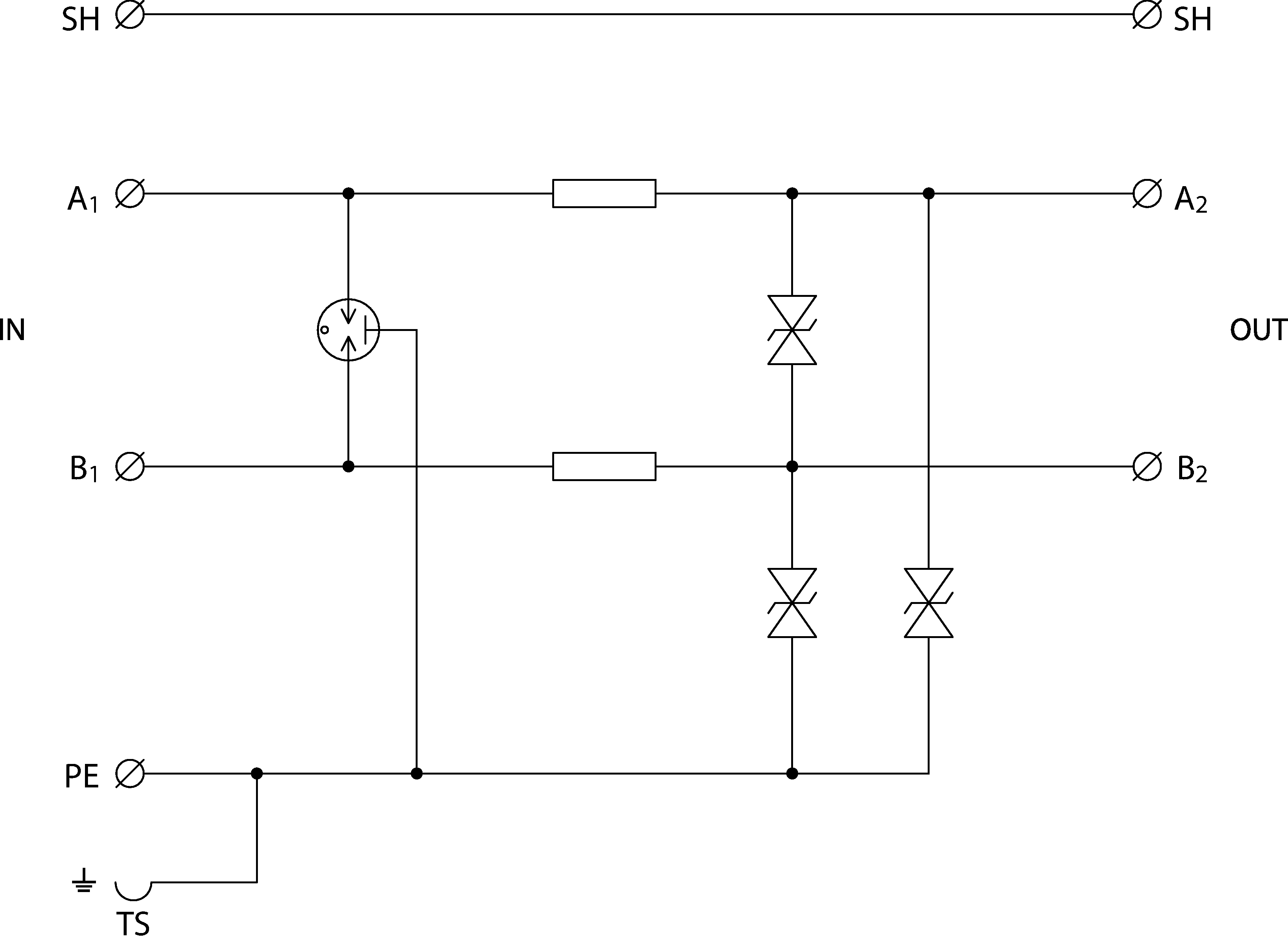

vazební impedance – odpor, šroubové svorky

dvoustupňová přepěťová ochrana dvoužilových signálových linek
instalace těsně před chráněné zařízení
k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
proti podélnému přepětí (žíla–ochranná zem) a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru		Hodnota parametru
Typ SPD		C2, C3
Umístění SPD		ST 2+3
Montáž		lišta DIN 35 mm
Jmenovité napětí	U_n	12 V DC
Nejvyšší trvalé provozní napětí	U_c	11,00 V AC
Nejvyšší trvalé provozní napětí	U_c	16,00 V DC
Jmenovitý zatěžovací proud při 25°C	I_L	0,500 A
Mezní frekvence žíla-žíla	f	2,00 MHz
Sériový odpor na žílu	R	1,60 Ω
D1 impulsní výbojový proud (10/350 µs) na žílu	I_imp	0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE	I_Total	1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu	I_n	5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE	I_Total	10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In	U_p	40 V
C2 ochranná hladina napětí mód žíla-žíla při In	U_p	28 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs	U_p	20 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs	U_p	20 V
Doba odezvy žíla-žíla	t_a	1 ns
Doba odezvy žíla-PE	t_a	1 ns
Připojení (vstup - výstup)		svorky - svorky
Průřez připojovaných vodičů pevný (min)		0,14 mm²
Průřez připojovaných vodičů pevný (max)		4,00 mm²
Průřez připojovaných vodičů slaněný (min)		0,14 mm²
Průřez připojovaných vodičů slaněný (max)		2,50 mm²
Stupeň krytí		IP 20
Rozsah provozních teplot (min/max)		-40 / 70 °C
Splňuje požadavky normy		ČSN EN 61643-21+A1,A2
Třída ETIM		EC001625
Celní nomenklatura		85363010
EAN		8595090551416
