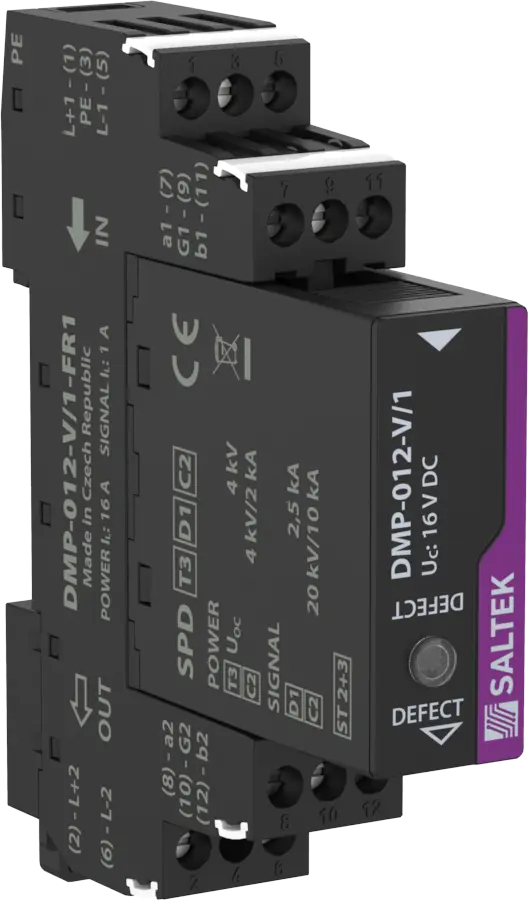

Napájení (DP a DMP) - se signálovou linkou
DMP-012-V/1-FR1
Objednací číslo: A05798
vyjímatelný modul, vazební impedance (R – odpor) v datové části, linka od ochranné země oddělena pomocí bleskojistky
- kombinace dvoustupňové přepěťové ochrany dvoužilových signálových linek v datové části a přepěťové ochrany pro malé napětí v části napájení
- instalace těsně před chráněné zařízení
- k ochraně před pulsním přepětím pro rozhraní řídicích systémů MaR, EZS, EPS apod., zejména měřicích obvodů a čidel,kde jsou jedním kabelem přenášena jak signály tak napájení před pulsním přepětím
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Signalizace poruchy | červená kontrolka | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001473 | |

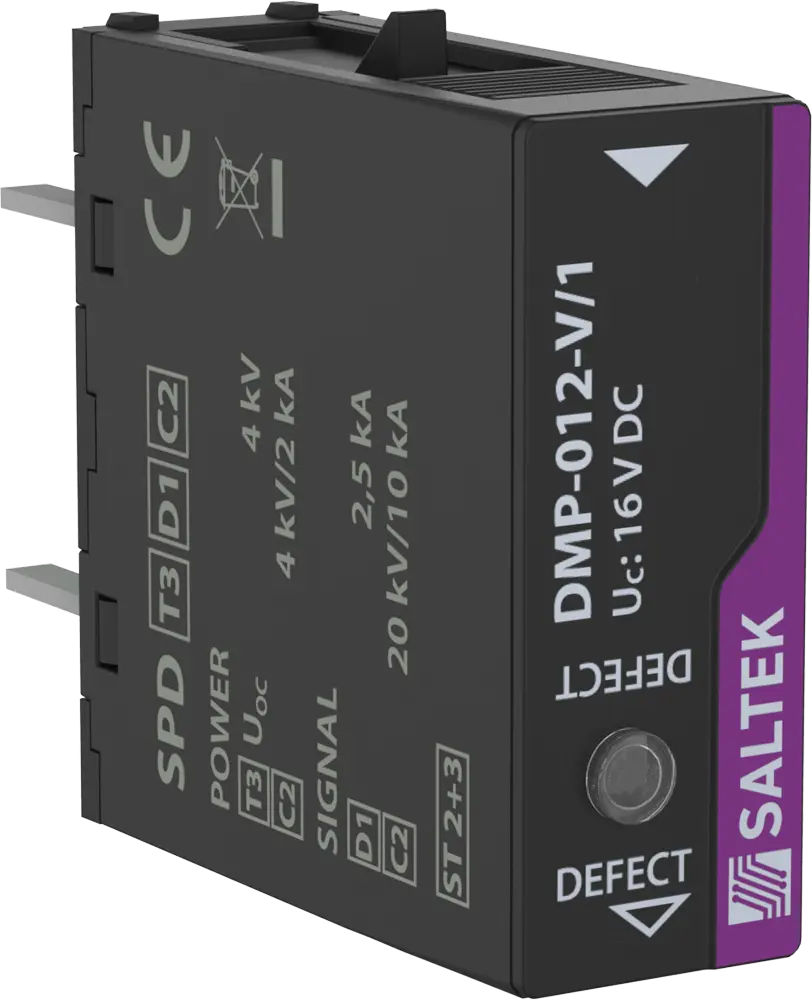

| Náhradní modul | DMP-012-V/1-0 | |
| Jmenovité napětí | Un | 12 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 11,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 16,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 16,000 A |
| Maximální předjištění | 16 A gL/gG nebo B 16 A | |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-žíla | In | 2,00 kA |
| Zkušební napětí L+ - L- | 4,0 kV | |
| Zkušební napětí L+(L-)-PE | 4,0 kV | |
| Zkušební napětí M-PE | 4,0 kV | |
| Napěťová ochranná hladina L+ - L- | 0,18 kV | |
| Napěťová ochranná hladina L+(L-)-PE | 0,95 kV | |
| Napěťová ochranná hladina M-PE | 0,75 kV | |
| C2 ochranná hladina napětí mód M-PE při In | 750,00 V | |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 950 V |
| C2 ochranná hladina napětí mód žíla-žíla při In | Up | 180 V |
| Doba odezvy L+ - L- | 25 ns | |
| Doba odezvy L+(L-)-PE | 100 ns | |
| Doba odezvy M-PE | 100 ns | |
| Jmenovité napětí | Un | 12 V DC |
| Nejvyšší trvalé provozní napětí | Uc | 11,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 16,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 1,000 A |
| Mezní frekvence žíla-žíla | f | 2,00 MHz |
| Sériový odpor na žílu | R | 0,80 Ω |
| C2 jmenovitý výbojový proud (8/20 µs) GND-PE | 10,00 kA | |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 10,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 20,00 kA |
| C3 jmenovitý rázový proud (10/1000 µs) GND-PE | 10,00 A | |
| C3 jmenovitý rázový proud (10/1000 µs) žíla-GND | 10,00 A | |
| C3 jmenovitý výbojový proud (10/1000 µs) žíla-žíla | In | 10 A |
| C3 ochranná hladina napětí mód GND-PE při 1 kV/µs | 550,00 V | |
| C3 ochranná hladina napětí mód žíla-GND při 1 kV/µs | 22,00 V | |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 22 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-GND | 1 ns | |
| Doba odezvy GND-PE | 100 ns | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090557982 |
Soubory ke stažení
-

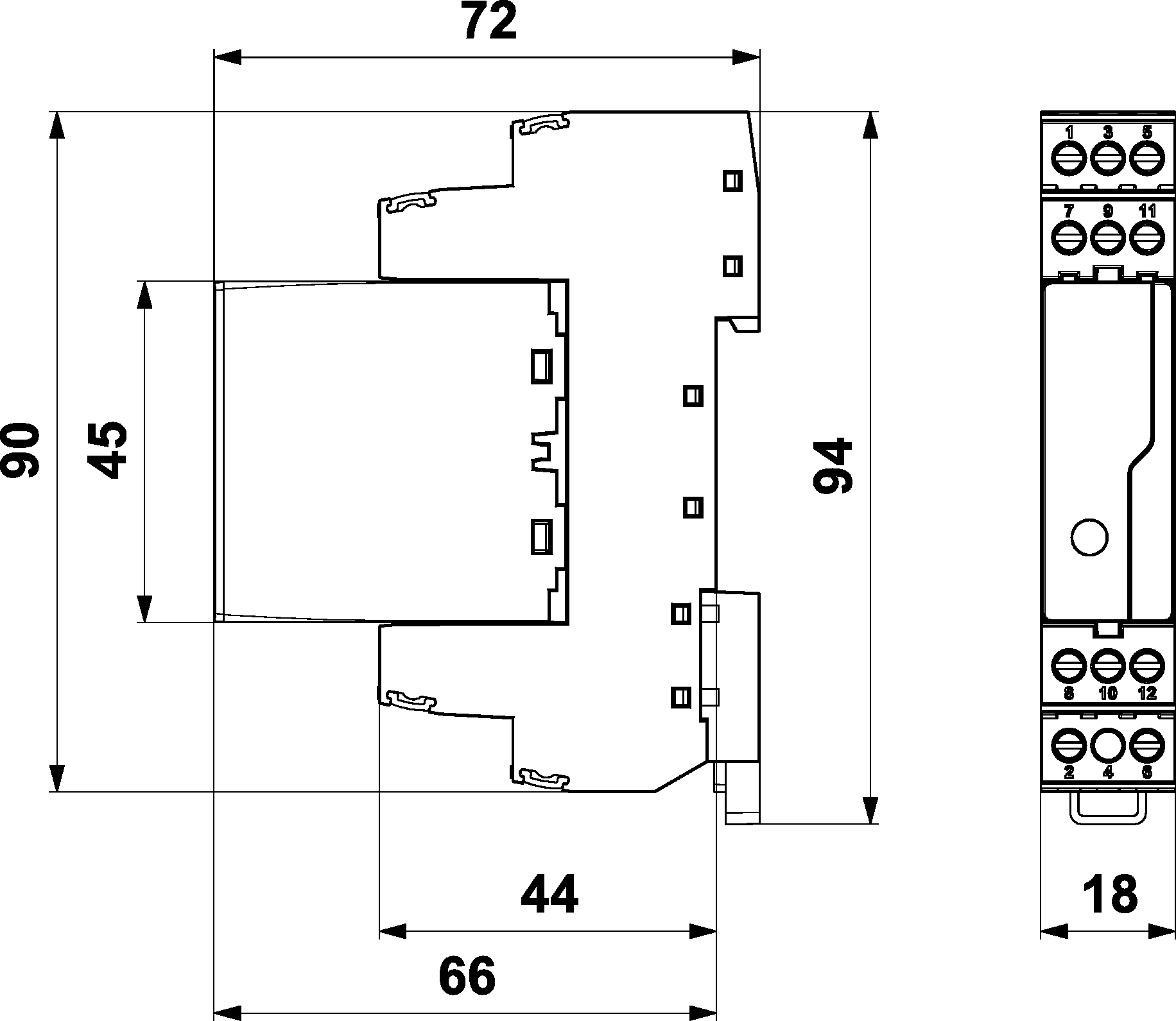

Rozměry
produktu
-

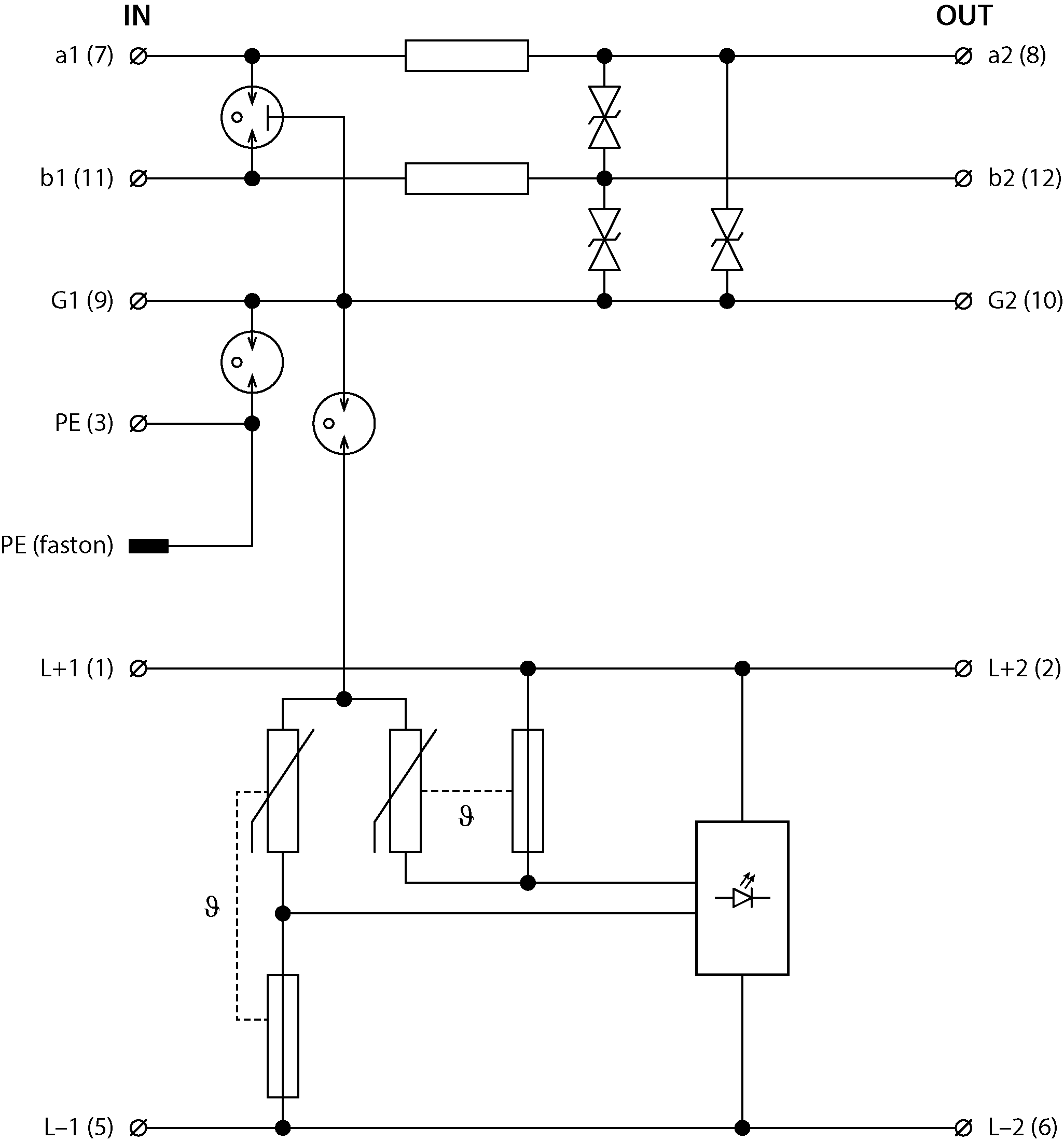

Schéma
