Kombinované - T1 (25 kA)

FLP-25-T1-VSF/4

Objednací číslo: A07115
FLP-25-T1-VSF/4

vyjímatelný modul, optická signalizace poruchy, dálková signalizace poruchy, možnost blokace modulu

  • čtyřpólový velmi výkonný kombinovaný svodič bleskových proudů, bez vzniku následných proudů
  • pro instalaci do rozvodů nn na rozhraní zón LPZ 0–LPZ 1, především do hlavních rozvaděčů
  • k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku, je vhodný pro administrativní a průmyslové objekty
  • koordinuje s SPD typu 2 (SLP-275 V) i bez použití oddělovacích tlumivek
  • bez nutnosti předjištění
FLP-25-T1-VSF/4

Technické parametry

Název parametru Hodnota parametru
Typ SPD T1
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 260,00 V AC
Typ sítě TN-S
Maximální předjištění -
Jmenovitý zkratový proud ISCCR 50,0 kA
Reziduální proud IPE 0,004 mA
Impulsní výbojový proud (10/350 µs) Iimp 25,00 kA
Napěťová ochranná hladina Up 1,50 kV
Doba odezvy ta 100 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
Průřez připojovaných vodičů pevný (min) 2,50 mm2
Průřez připojovaných vodičů pevný (max) 50,00 mm2
Průřez připojovaných vodičů slaněný (min) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 35,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000381
Náhradní modul FLP-25-T1-V/0
Celní nomenklatura 85363090
EAN 8595090571155

Soubory ke stažení

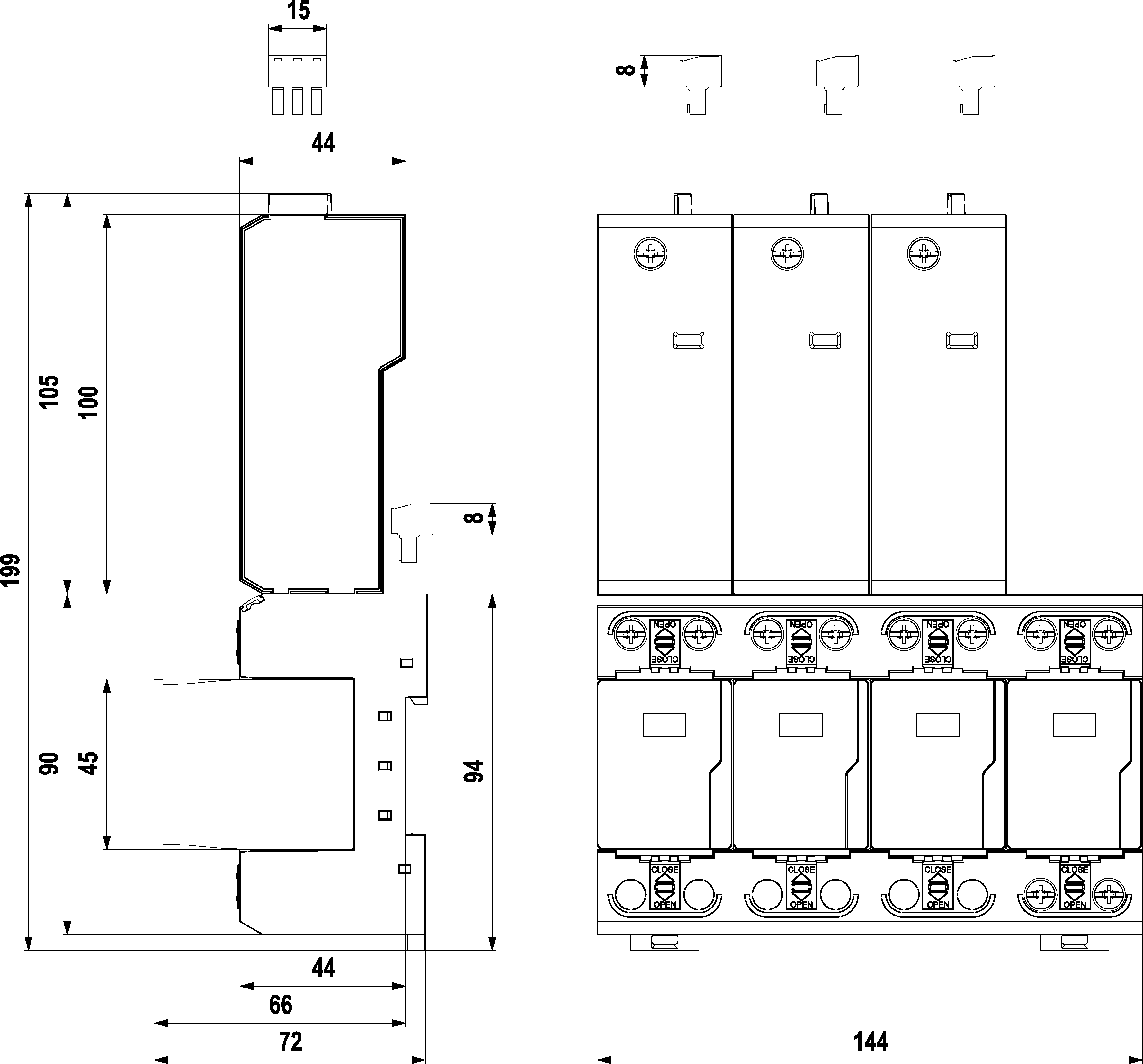

  • Rozměry
    produktu

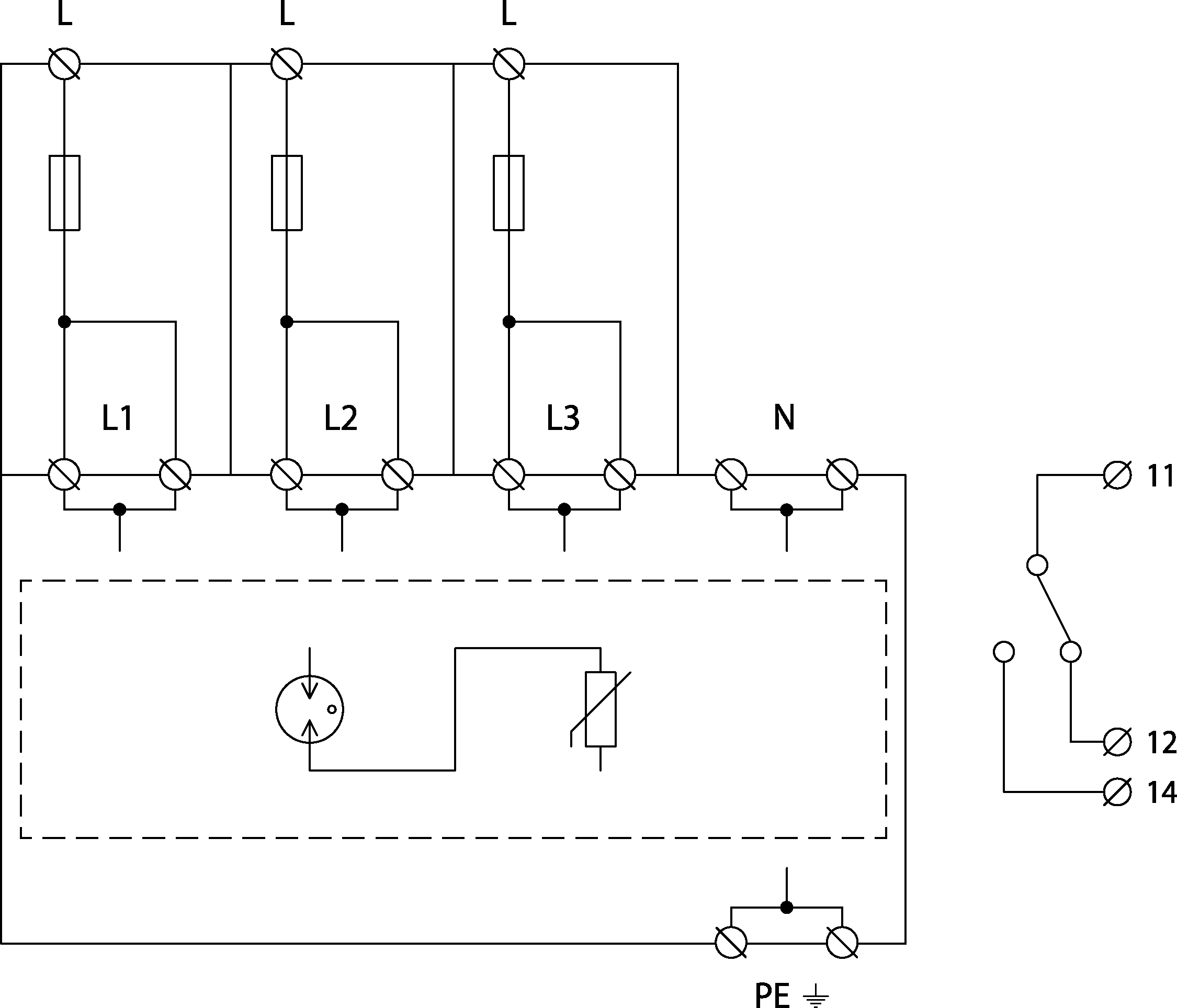

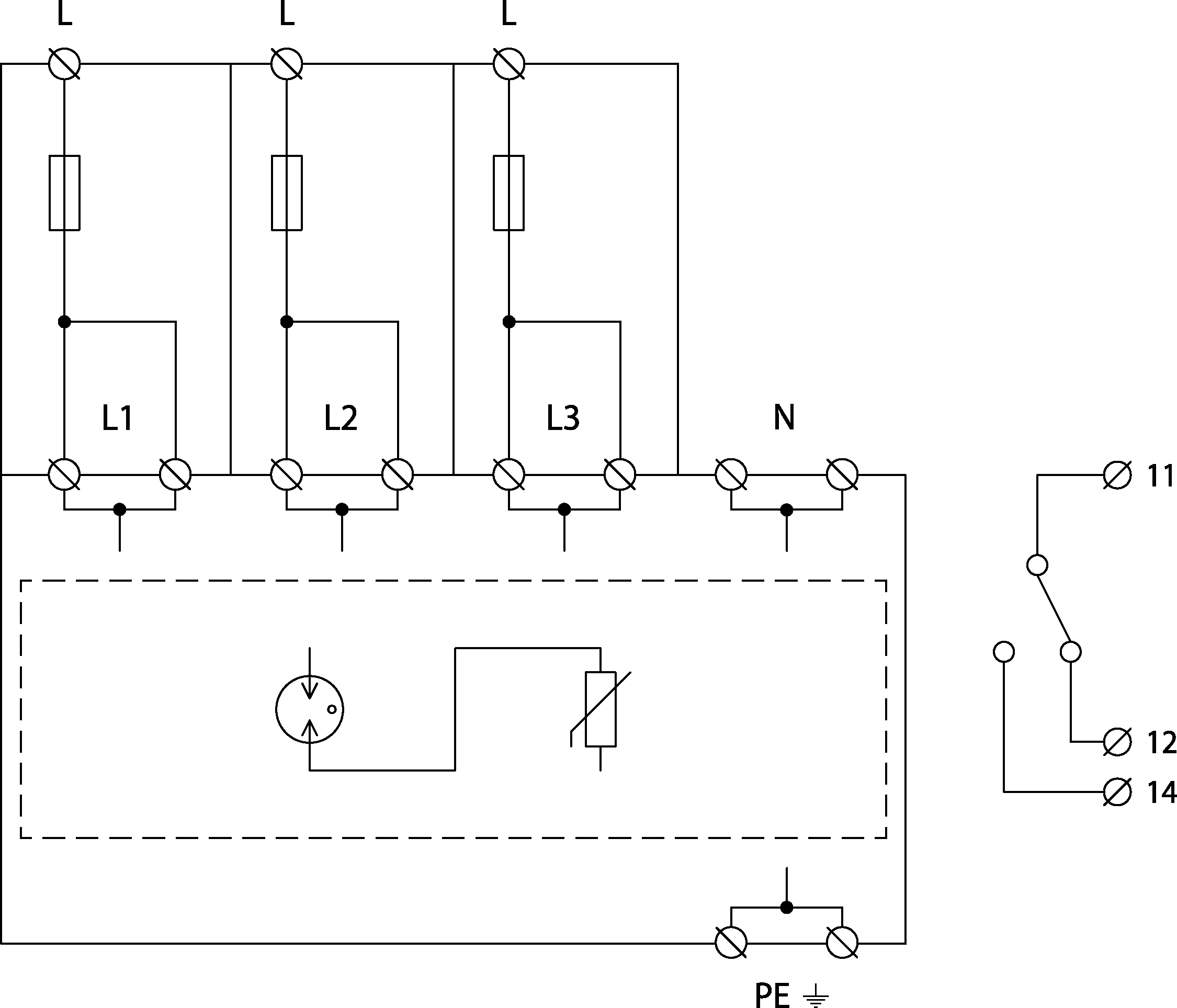

  • Schéma
    zapojení

Náhradní modul
