ST1 (HX)
HX-230 N50 F/F
Objednací číslo: A03511
konektory N 50 ohmů
- výkonný svodič bleskových proudů pro koaxiální vedení
- instaluje se na rozhraní zón LPZ 0 a LPZ 1 na vstupu vedení do objektu
- k ochraně rádiových a telekomunikačních zařízení při přímém i nepřímém úderu blesku
- vhodný pro kombinované rozvody signálu a napájecího napětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2 | |
| Umístění SPD | ST 1+2 | |
| Nejvyšší trvalé provozní napětí | Uc | 180,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 6,000 A |
| Frekvenční rozsah | f | 0,00 - 3800,00 MHz |
| Impedance | Z | 50 Ω |
| Zatěžovací výkon (CW) | P | 395,00 W |
| Průchozí útlum typ. (max.) | A | 0,2 (0,4) dB |
| PSV typ. (max.) | VSWR | 1,1 (1,2) |
| D1 impulsní výbojový proud (10/350 µs) žíla-PE | Iimp | 2,50 kA |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-PE | In | 10,00 kA |
| Dynamické zapalovací napětí při 1kV/µs | Udyn | 800,00 V |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | N 50 | |
| Stupeň krytí | IP 66 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001466 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090535119 |
Soubory ke stažení
-

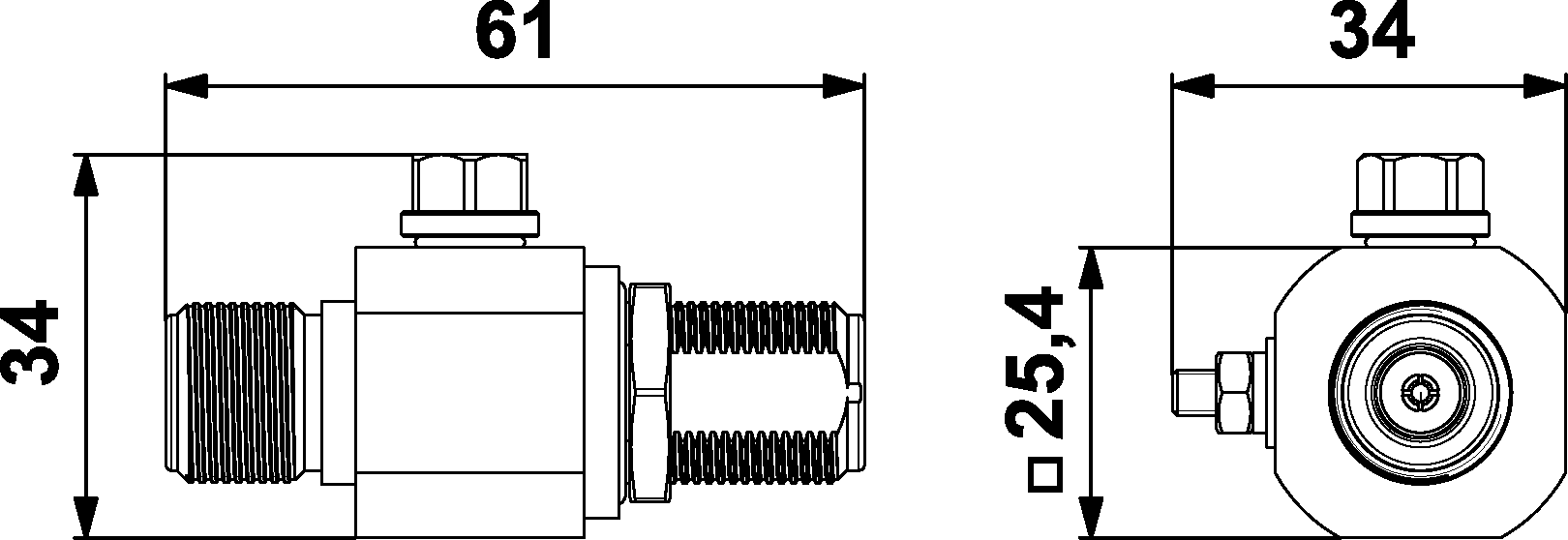

Rozměry
produktu
-
Schéma
zapojení
