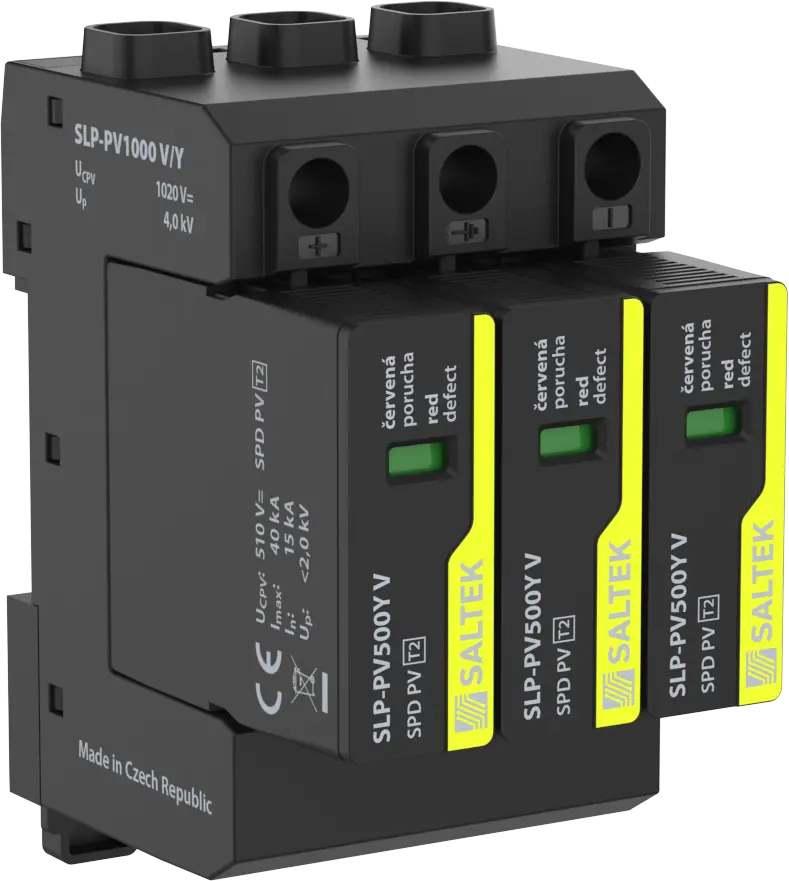

SLP-PV1000 V/Y

Objednací číslo: A04302

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu

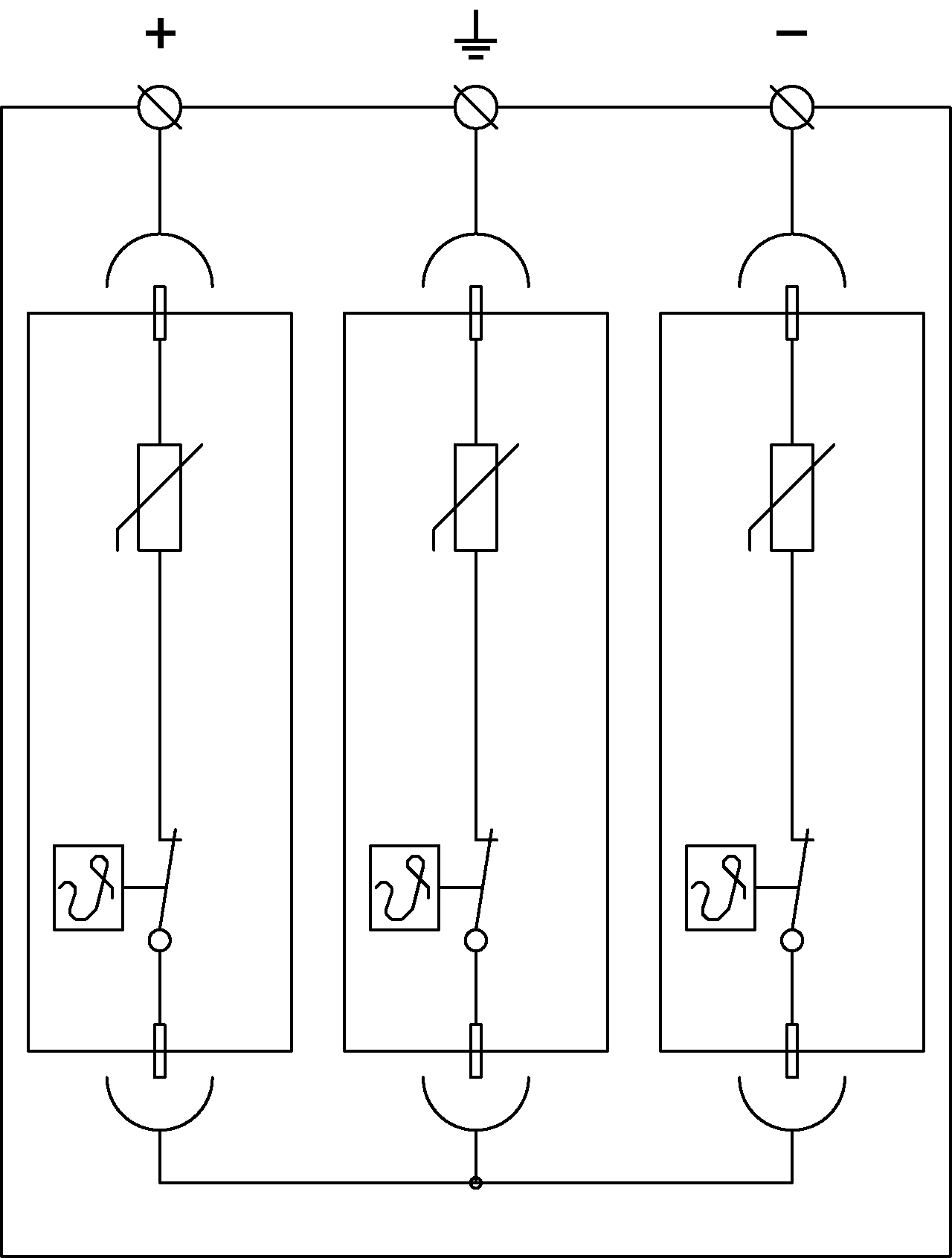

varistorový svodič přepětí v zapojení 'Y'
k ochraně fotovoltaických instalací, tam kde je dodržena dostatečná vzdálenost nebo není použit LPS
Volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC

Technické parametry

Název parametru		Hodnota parametru
Typ SPD		PV T2

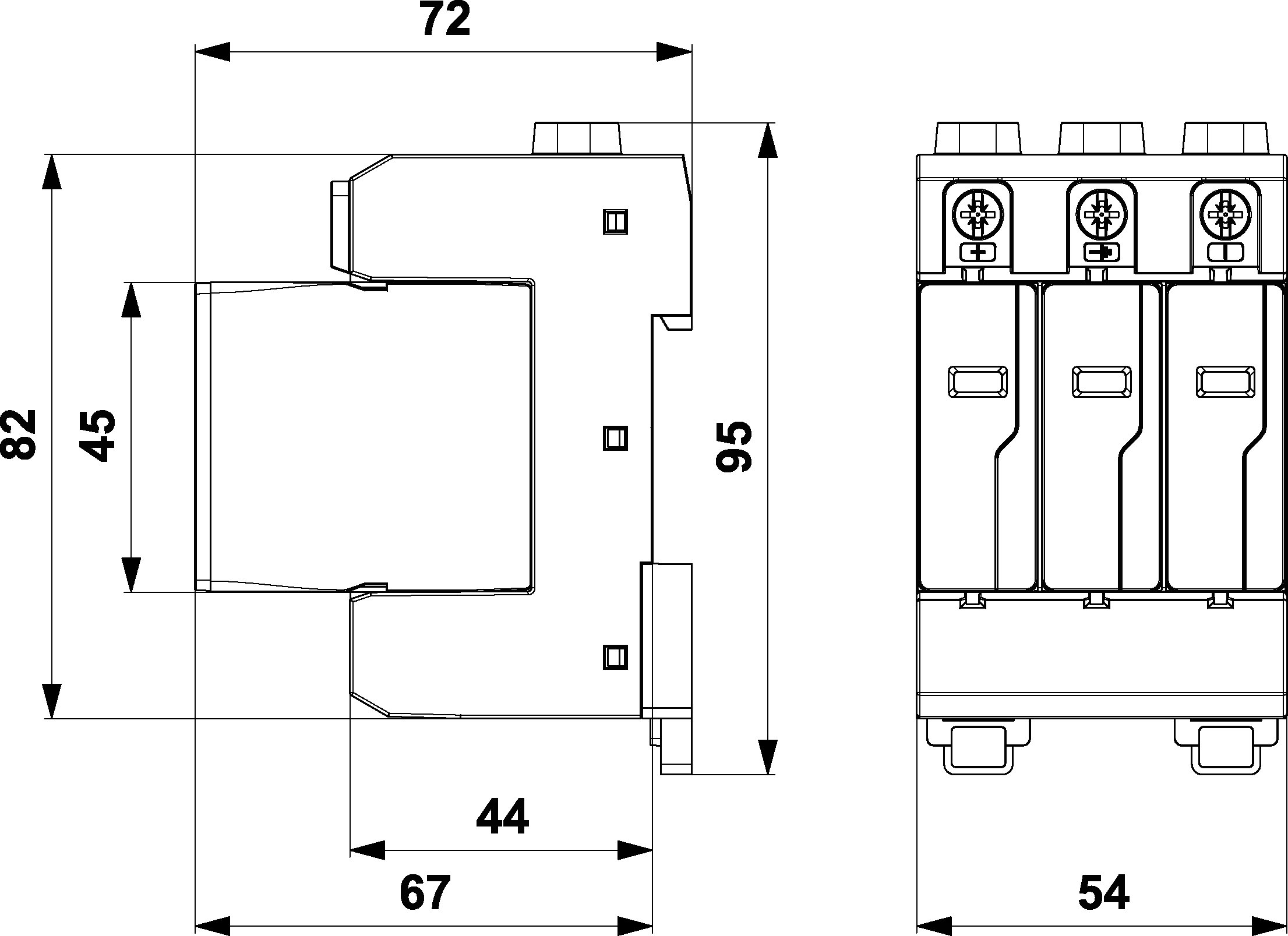

Montáž		lišta DIN 35 mm
Nejvyšší trvalé provozní napětí mód +/PE, -/PE	U_CPV	1 020,00 V DC
Jmenovitý zkratový proud	I_SCPV	10 000 A DC
Reziduální proud mód +/PE, -/PE	I_PE	0,250 mA AC
Reziduální proud mód +/PE, -/PE	I_PE	0,005 mA DC
Celkový výbojový proud (8/20 µs)	I_Total(8/20)	40,00 kA
Jmenovitý výbojový proud (8/20 µs)	I_n	15,00 kA
Maximální výbojový proud (8/20 µs)	I_max	40,00 kA
Napěťová ochranná hladina mód +/-	U_p	4,00 kV
Napěťová ochranná hladina mód +/PE, -/PE	U_p	4,00 kV
Doba odezvy	t_a	25 ns
Průřez připojovaných vodičů pevný (min)		1,00 mm²
Průřez připojovaných vodičů pevný (max)		35,00 mm²
Průřez připojovaných vodičů slaněný (min)		1,00 mm²
Průřez připojovaných vodičů slaněný (max)		25,00 mm²
Signalizace poruchy		červené zbarvení indikačního pole
Stupeň krytí		IP 20
Rozsah provozních teplot (min/max)		-40 / 80 °C
Splňuje požadavky normy		ČSN EN 61643-31
Třída ETIM		EC000941
Celní nomenklatura		85363030
EAN		8595090543022
