VLD trieda 2.2 (BVL)

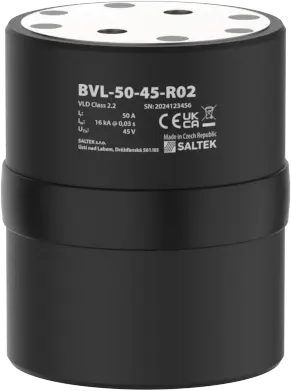

BVL-50-45-R02
Objednávacie číslo: A06710
obmedzovač napätia, VLD triedy 2.2, typ VLD-O+F, zamedzenie výskytu nedovoleného dotykového napätia, vyrovnávanie zemných potenciálov a obmedzenie prepätia, trakčnej sústavy AC i DC, prepäťová ochrana SPD typu 1+2
- obmedzuje nedovolené vysoké dotykové napätie na neživých kovových častiach železničných zariadení v striedavých i jednosmerných trakčných sústavách
- vytvára prechodné alebo trvalé spojenie spätného obvodu s uzemnením trakčnej sústavy po dobu, kedy je prekročená prípustná hodnota dotykového napätia
- vyrovnáva rozdielový potenciál medzi spätným obvodom a uzemnením okolitých elektrických a elektronických zariadení a zabraňuje ich poškodeniu
- obmedzuje dotykové napätie a chráni tak osoby, ktoré sa môžu dostať s týmito časťami do kontaktu
- eliminuje vysoké impulzné prepätie indukované do trakčného vedenia alebo zariadení pre železničnú dopravu úderom blesku
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Trieda VLD podľa STN EN 50526-2 | 2.2 | |
| Typ VLD podľa STN EN 50122-1 | VLD-O+F | |
| Menovitý AC (rms) prúd (@ 60 min) | Ir | 50 A |
| Menovitý DC prúd (@ 60 min) | Ir | 50 A |
| Zvodový prúd pri Uw | IL | < 50 μA |
| Výdržné napätie | Uw | 36,00 V |
| Maximálny krátkodobý DC výdržný prúd (@ 30 ms) | Iw | 16,0 kA |
| Maximálny krátkodobý DC výdržný prúd (@ 100 ms) | Iw | 9,0 kA |
| Krátkodobý AC (rms) výdržný prúd (@ 36 ms) | Iw | 15,0 kA |
| Impulz veľkého náboja (10/350) | Iimp-hc | 35,00 kA |
| Atmosférický prúdový impulz (8/20) | Iimp-n | 50,00 kA |
| Impulz vysokého prúdu (8/20) | Iimp-high | 75,00 kA |
| Menovité spúšťacie napätie | UTn | 45,00 V |
| Maximálne reziduálne napätie pri Iimp-n | URES | 700,00 V |
| Maximálne reziduálne napätie pri Ir | URES | 1,20 V |
| Maximálne reziduálne napätie pri Iw | URES | 5,00 V |
| Okamžité spúšťacie napätie | UTi | 45,00 V |
| Doba odozvy @ atmosférickom pulzu | 25 ns | |
| Doba odozvy tyristorov | TR | < 1,5 ms |
| Stupeň kritia | IP 67 | |
| Rozsah provozných teplôt (min/max) | -40 / 70 °C | |
| Spĺňa požiadavky normy | STN EN 50122-1, STN EN 50526-2 | |
| Hmotnosť | 2,10 kg | |
| Trieda ETIM | EC003621 | |
| Colná nomenklatúra | 85301000 | |
| EAN | 8595090567103 |
Súbory na stiahnutie
-
Rozmery produktu
-
Schéma zapojenia
