DL-10G-PoE-IP66
Bestellnummer: A07098
Überspannungsschutz für Outdoor-Ethernet-Geräte mit PoE
- zweistufiger Ethernet-Überspannungsschutz in Kombination mit speziellem PoE-Schutz
- Installation überall in der LPZ 0 Zone
- erfüllt alle Arten von PoE/PoE+/PoE ++ (gemäß IEEE 802.3 af/at/bt)
- zum Schutz von Ethernet-Endgeräten mit PoE (Kameras, Sensoren, Informationstafeln etc.)
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | D1, C2,C3 | |
| SPD-Montageort | ST 1+2+3 | |
| Maximale Betriebsspannung Ader-Ader | Uc | 8,50 V DC |
| Maximale Betriebsspannung POE | Uc | 58,00 V DC |
| Nennlaststrom pro Ader bei 25 °C | IL | 0,5 A |
| Grenzfrequenz Ader-Ader | f | 500,00 MHz |
| Einfügungsdämpfung bei Grenzfrequenz | 3,20 dB | |
| C2 Nennableitstoßstrom (8/20 µs) Ader-Ader | In | 0,15 kA |
| D1 Gesamtableitstoßstrom (10/350 µs) Adern-PE | ITotal | 2,00 kA |
| C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE | ITotal | 10,00 kA |
| C2 Spannungsschutzpegel Betriebsart Ader-Ader (@Uoc/In) | Up | 60,00 V (0,3 kV / 0,15 kA) |
| C2 Spannungsschutzpegel Betriebsart Ader-PE (@Uoc/In) | Up | 700,00 V (2,5 kV / 1,25 kA) |
| C2 Spannungsschutzpegel Betriebsart POE (@Uoc/In) | Up | 90,00 V (0,3 kV / 0,15 kA) |
| C3 Spannungsschutzpegel Betriebsart Ader-Ader (@In - 1 kV/µs) | Up | 45,00 V (10 A) |
| C3 Spannungsschutzpegel Betriebsart Ader-PE (@In - 1 kV/µs) | Up | 500,00 V (10 A) |
| C3 Spannungsschutzpegel Betriebsart POE (@In - 1 kV/µs) | Up | 85,00 V (10 A) |
| Ansprechzeit Ader-Ader | ta | 1 ns |
| Ansprechzeit Ader-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | RJ 45/RJ 45 | |
| Schutzklasse | IP 66 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC000943 | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090570981 |
Dateien zum Download
-

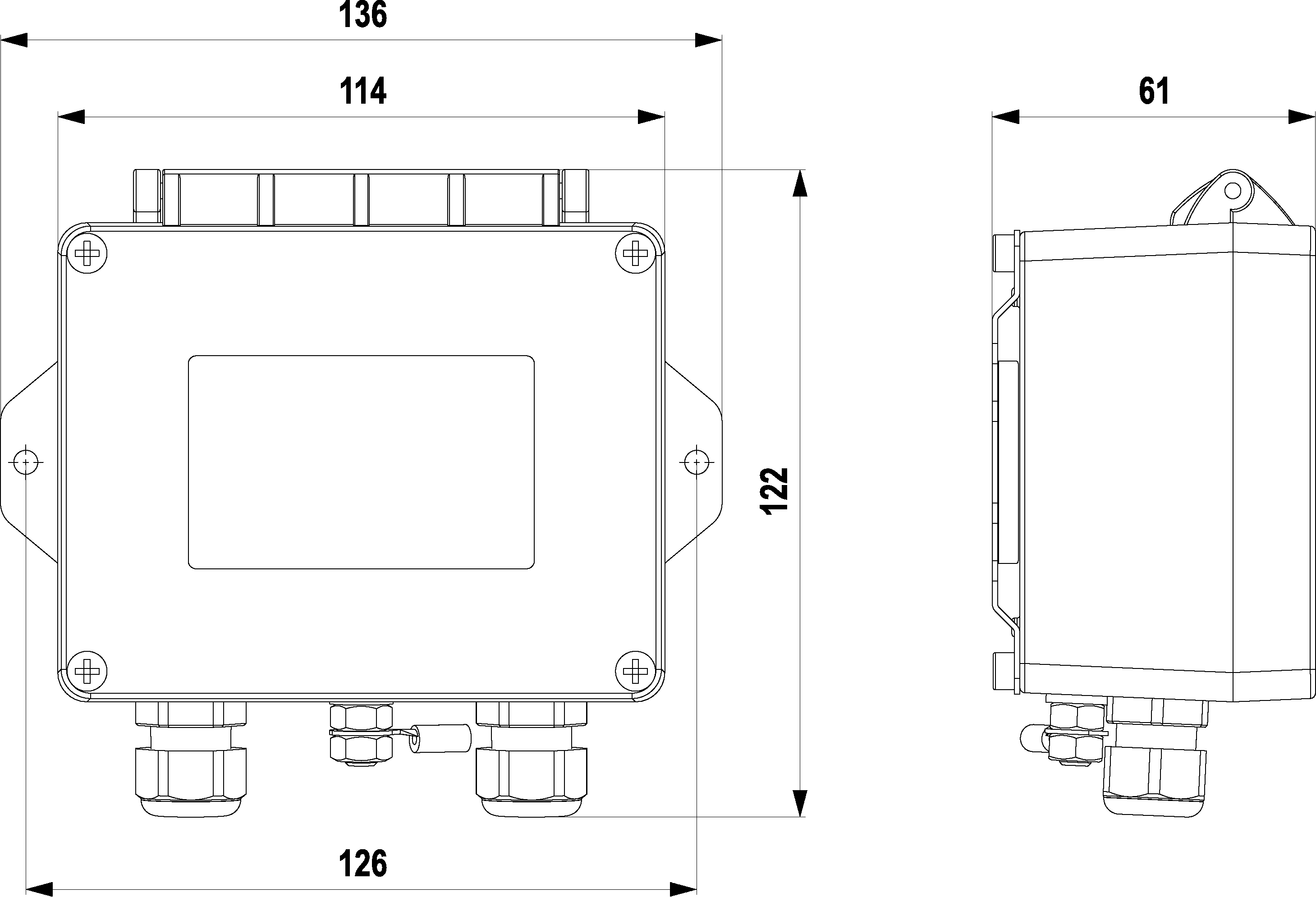

Produktabmessungen
-
Prinzipschaltbild
