ST2+3 (DM) - kompaktní

DM-024/1 4R DJ

Objednací číslo: A01357

vazební impedance (R – odpor)

  • dvoustupňová přepěťová ochrana čtyřžilových signálových linek
  • instalace těsně před chráněné zařízení
  • k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
  • proti podélnému přepětí (žíla–ochranná zem) hrubá přepěťová ochrana, proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru Hodnota parametru
Typ SPD C2, C3
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 24 V DC
Nejvyšší trvalé provozní napětí Uc 20,60 V AC
Nejvyšší trvalé provozní napětí Uc 29,10 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,060 A
Mezní frekvence žíla-žíla f 3,40 MHz
Sériový odpor na žílu R 6,80 Ω
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 350 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 50 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 650 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 40 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 100 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090513575

Soubory ke stažení

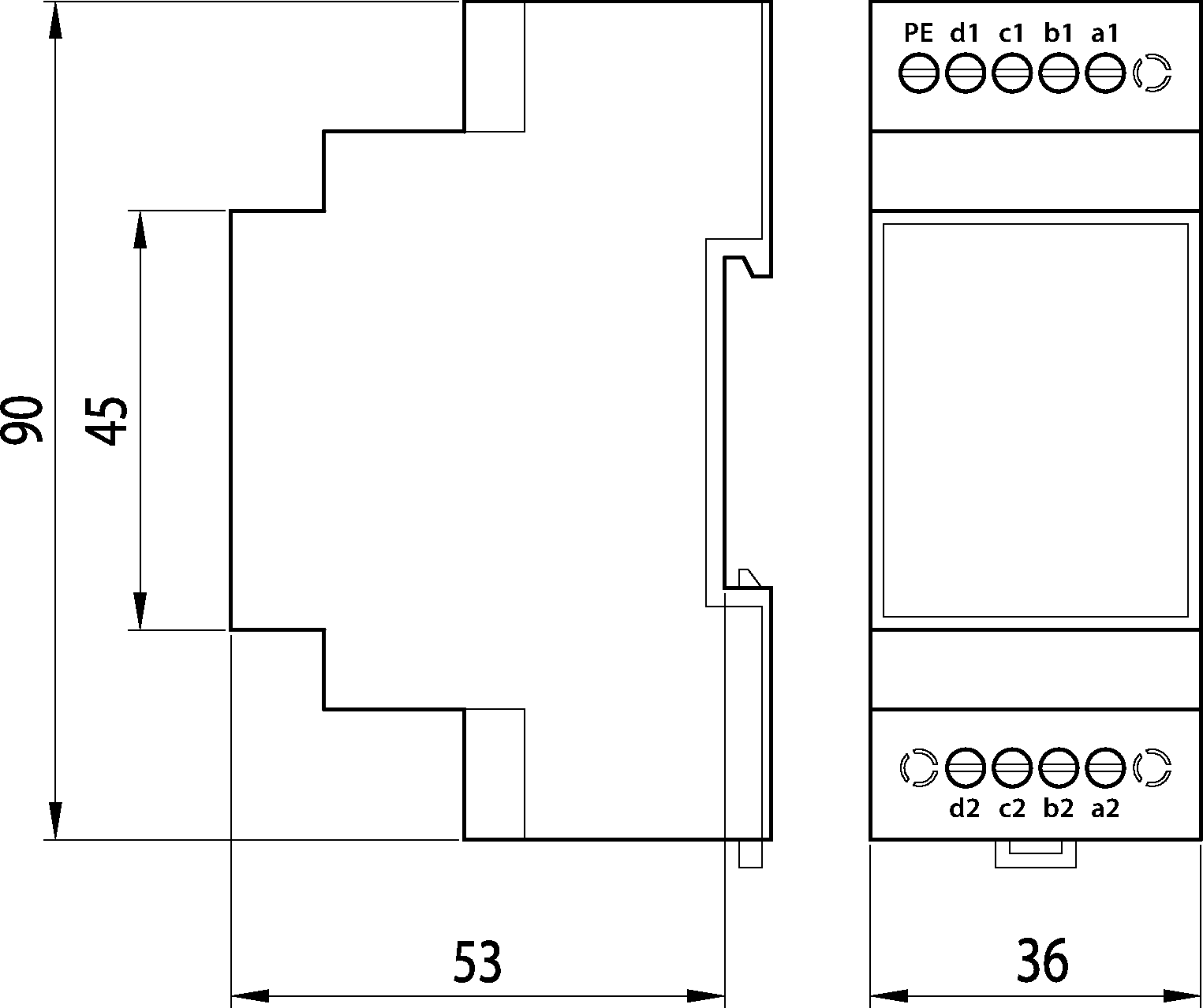

  • Rozměry
    produktu

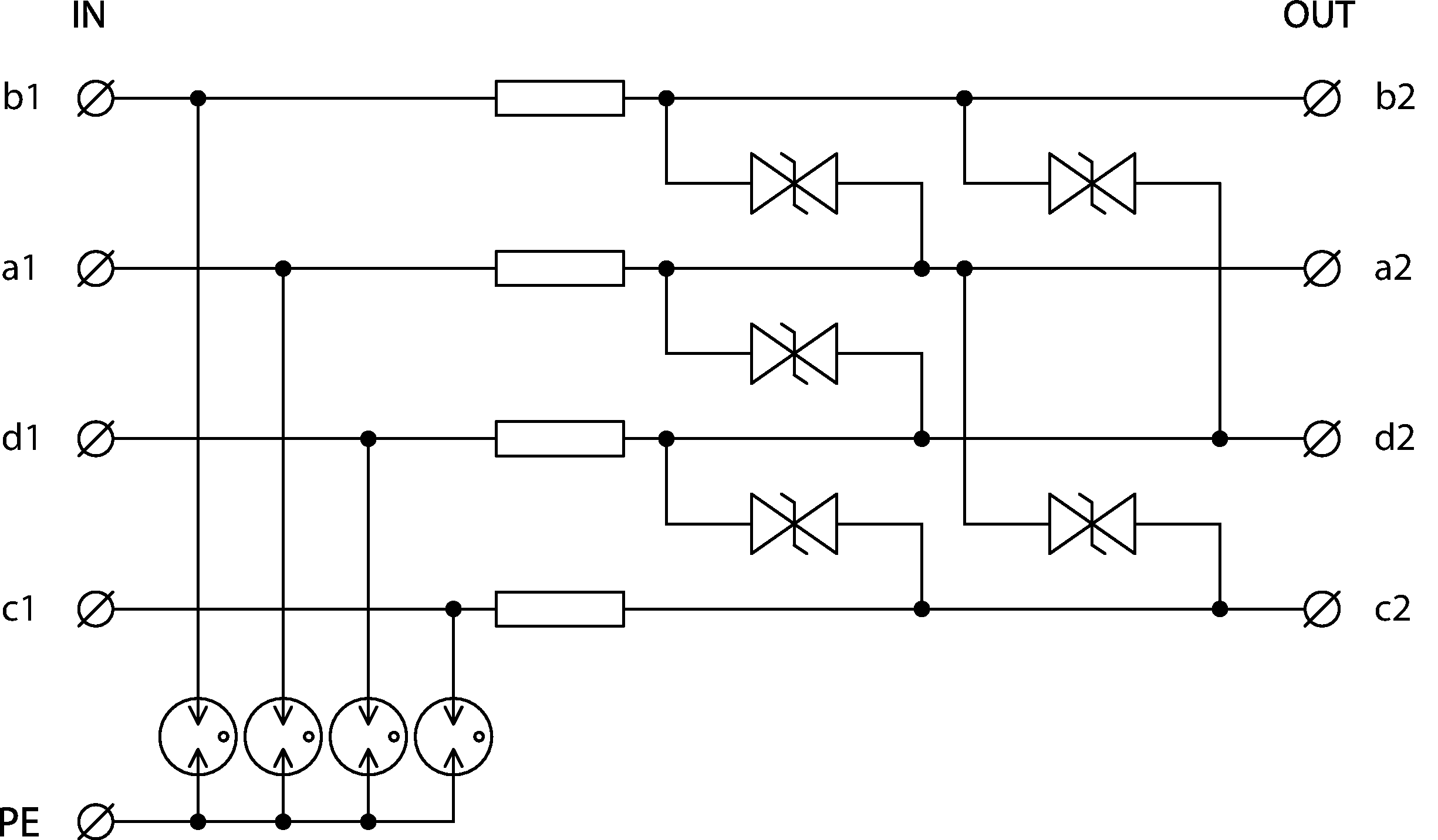

  • Schéma
