VLD třídy 1 (SCG)

SCG-250-500-R01

Objednací číslo: A06155

omezovač napětí, VLD třídy 1, VLD typ F (VLD-F)

VLD se používá k omezení nepřípustně vysokých hodnot dotykového napětí objevujícího se na vodivých neživých částech drážní infrastruktury v případě poruchy (zkrat) v elektrických trakčních AC i DC systémech, a tím k zajištění ochrany osob, které mohou přijít do kontaktu s uvedenými částmi
v případě poruchového spojení mezi živou částí napájení trakčního systému a vodivé neživé části (např. při pádu trolejového vedení) VLD chrání tím, že se stane vodivým zkratem mezi touto částí a zpětným obvodem a následně vzniklý zkratový proud způsobí odpojení napájecí stanice

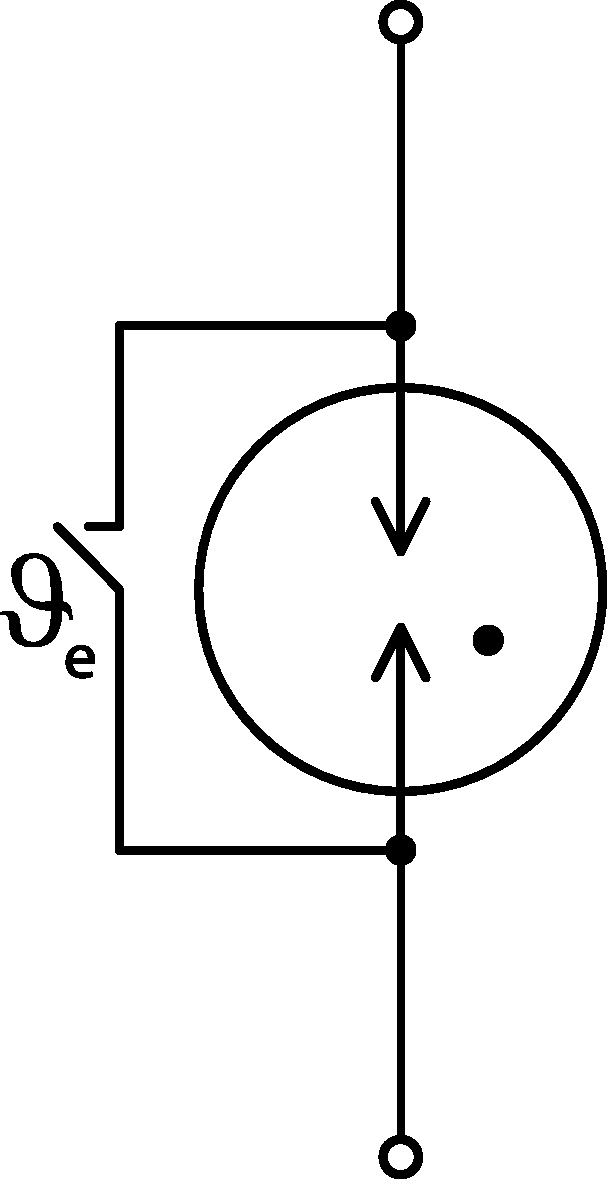

SCG se zapojuje mezi chráněný objekt a zpětný obvod
v případě přetížení způsobeného nadproudem překračujícím výdržný limit VLD, který může poškodit ochranný prvek, reaguje vnitřní zkratovací zařízení jeho sepnutím do trvalého zkratu mezi svorkami VLD
integrovaný svodič přepětí účinně eliminuje vysoké pulzní přepětí indukované do elektrické trakční soustavy nebo drážní technologie úderem blesku
snadná montáž, instalace na chráněné zařízení

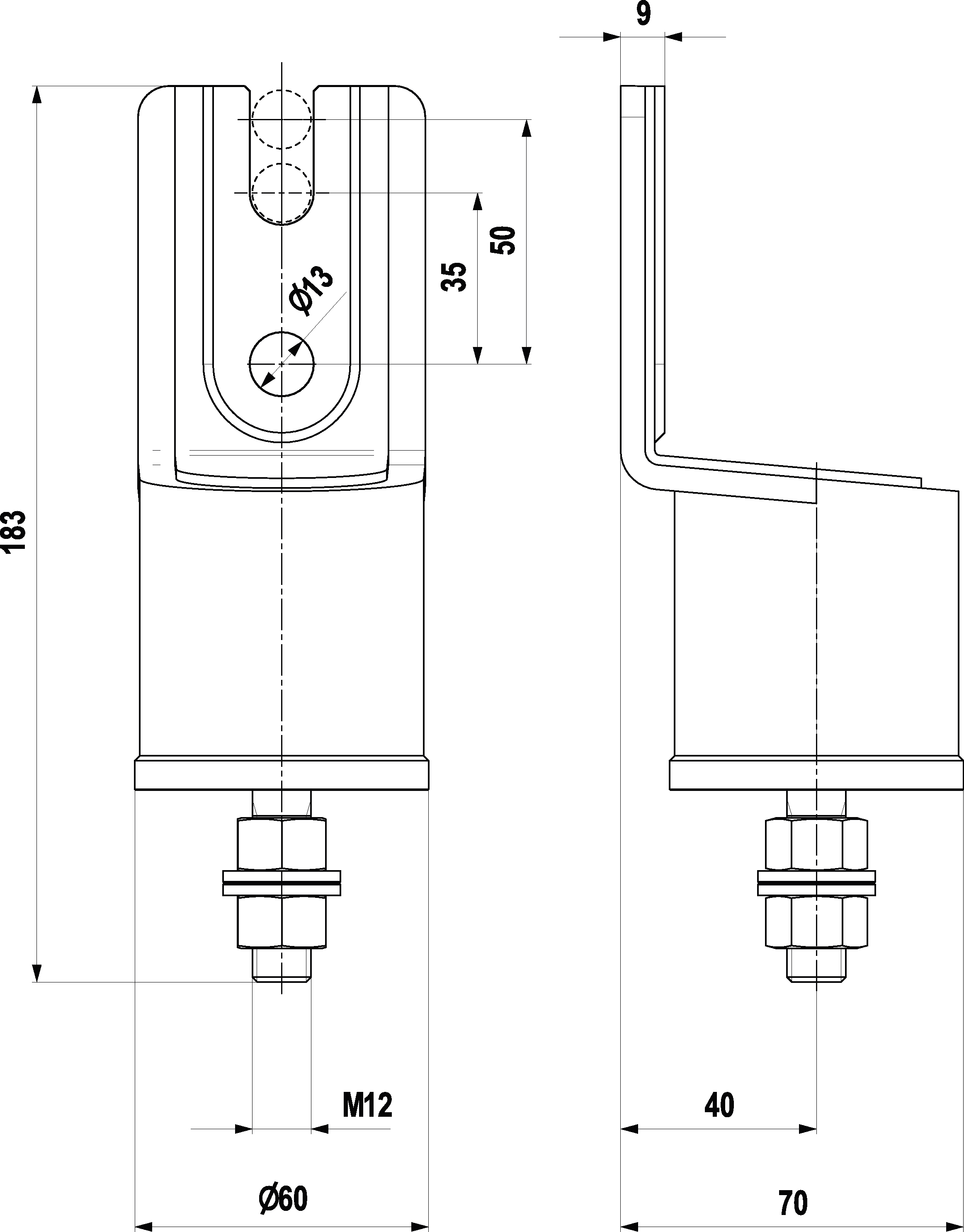

Technické parametry

Název parametru		Hodnota parametru
Třída VLD podle ČSN EN 50526-2		1
Typ VLD podle ČSN EN 50122-1		F
Zkratový proud (@ 300 ms)	I_SCC	5,0 kA
Svodový proud při Uw	I_L	< 1 μA
Výdržné napětí	U_w	260,00 V
Impulz velkého náboje (10/350)	I_imp-hc	50,00 kA
Atmosférický proudový impulz (8/20)	I_imp-n	100,00 kA
Impulz vysokého proudu (8/20)	I_imp-high	100,00 kA
Jmenovité spouštěcí DC napětí*	U_Tn	480 V
Maximální zbytkové napětí při Ir	U_RES	35,00 V
Maximální zbytkové napětí při Iw	U_RES	100,00 V
Okamžité spouštěcí napětí*	U_Ti	480,00 V
Krátkodobý výdržný proud (@ 60 ms)	I_w	1,0 kA
Doba odezvy	t_a	10 000 ns
Stupeň krytí		IP 67
Rozsah provozních teplot (min/max)		-40 / 70 °C
Splňuje požadavky normy		ČSN EN 50122-1, ČSN EN 50526-2
Hmotnost		0,84 kg
Třída ETIM		EC002496
Celní nomenklatura		85363030
EAN		8595090561552
		*v ionizovaném módu
