Kombinované
SLP-275-VB/3+1
Objednací číslo: A07059
vyjímatelný modul varistoru, optická signalizace poruchy
- sestava trojpólového kombinovaného svodiče přepětí (varistor se sériově zapojeným uzavřeným jiskřištěm) a uzavřeného jiskřiště zapojených v módu 3+1
- určený k instalaci do rozvodů nn, především do podružných rozvaděčů v místech s kolísavým napětím a při použití dieselgenerátorů. Je vhodný i pro instalaci do sdělovacích (MaR) obvodů.
- k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku v oblastech se zvýšenou bouřkovou aktivitou a proti spínacímu přepětí nebo k ochraně měřicích obvodů jako první stupeň ochrany
- V klidovém stavu má velmi malý unikající proud, který se po celou dobu životnosti nemění, ke stárnutí ochranných prvků nedochází
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230/400 V AC |
| Nejvyšší trvalé provozní napětí L-N | Uc | 275,00 V AC |
| Nejvyšší trvalé provozní napětí N-PE | Uc | 255,00 V AC |
| Typ sítě | TN-S|TT | |
| Maximální předjištění | 125 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 50,0 kA |
| Reziduální proud | IPE | 0,002 mA |
| Jmenovitý výbojový proud (8/20 µs) | In | 20,00 kA |
| Maximální výbojový proud (8/20 µs) | Imax | 40,00 kA |
| Napěťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napěťová ochranná hladina mód L-PE | Up | 2,50 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Schopnost samostatně vypnout následný proud N-PE | Ifi | 0,1 kA |
| Doba odezvy | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | výdržná | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Signalizace poruchy | červené zbarvení indikačního pole | |
| Dálková signalizace | ne | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000941 | |
| Náhradní modul | SLP-275-VB/0|SLP-NPE V/0 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090570592 |
Soubory ke stažení
-
Rozměry
produktu
-

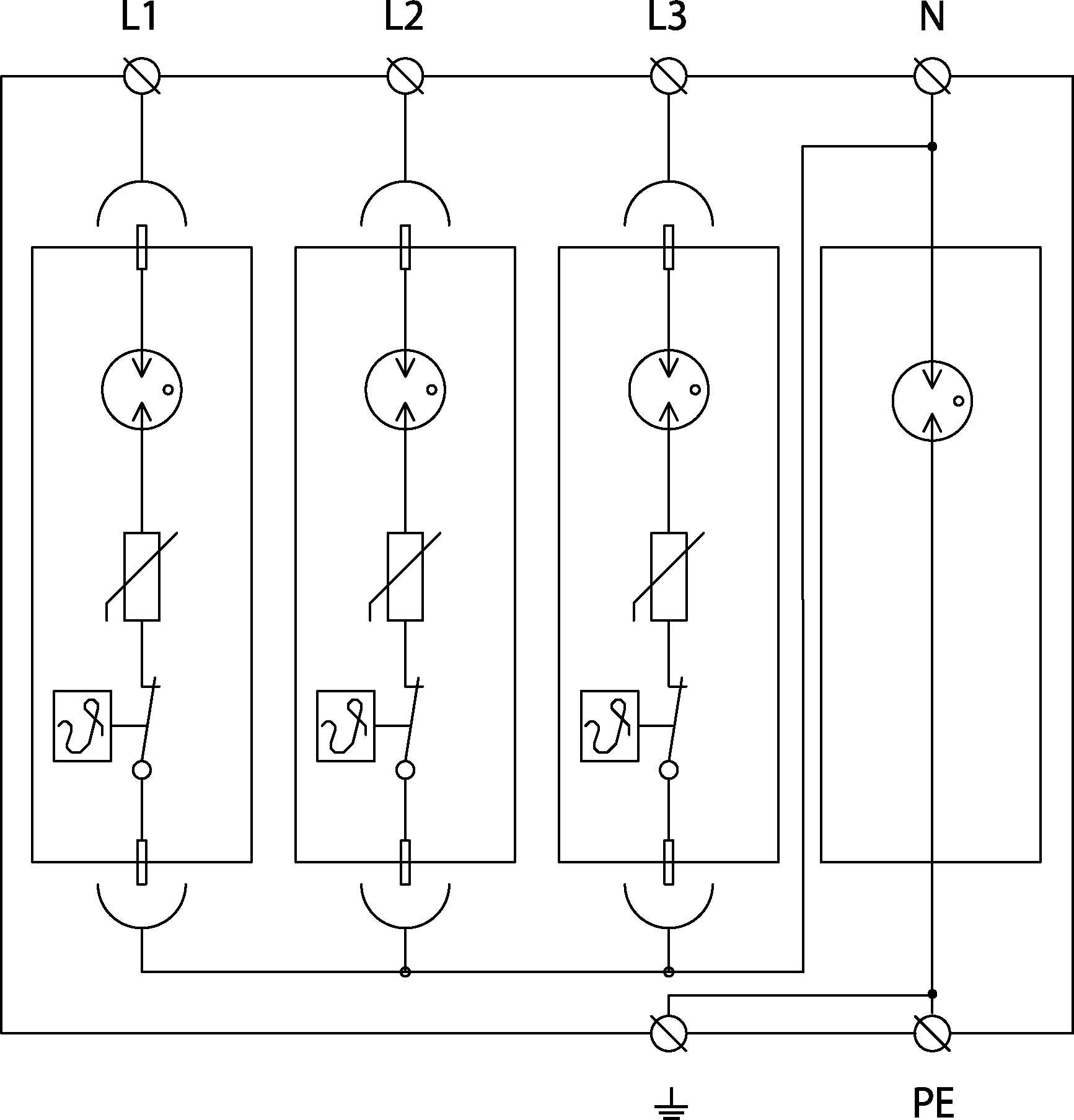

Schéma
