ST1+2+3 (BDM, BDG) - výmenné

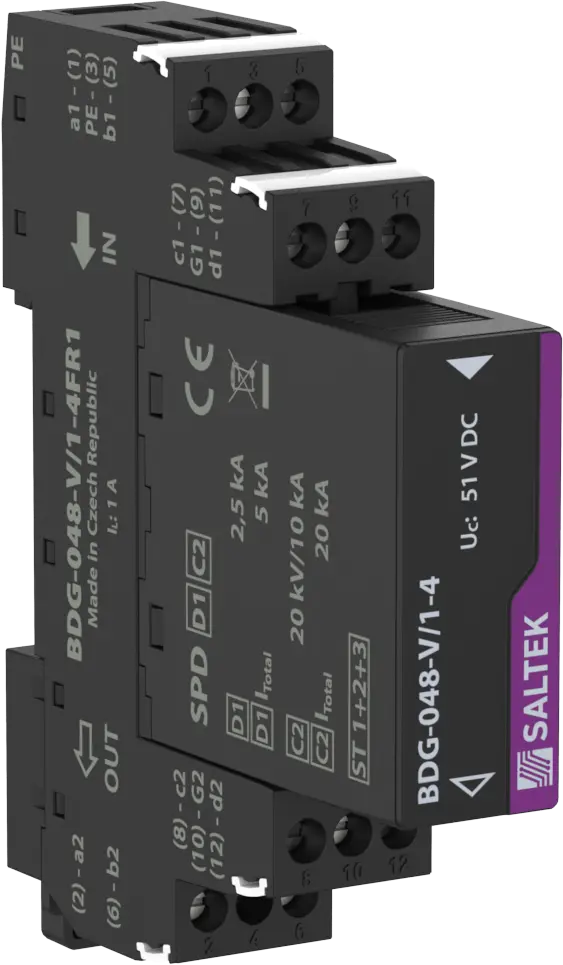

BDG-048-V/1-4FR1
Objednávacie číslo: A06491
výmenný modul, väzobná impedancia (R – odpor), linka od ochrannej zeme oddelená pomocou bleskoistky
- zvodič bleskových prúdov s dvojstupňovou prepäťovou ochranou až štvoržilových signálových liniek
- inštalácia na vstupe do objektu na rozhraní zón LPZ 0–LPZ 1 a vyšších a tesne pred chránené zariadenie
- k ochrane rozhraní riadiacích systémov MaR, EZS, EPS a pod., najmä RS–485, pred pulzným prepätím
- proti pozdlžnému prepätiu (linka – ochranná zem) hrubá ochrana, proti priečnemu prepätiu (žíla – žíla) hrubá i jemná prepäťová ochrana a (žíla – GND) hrubá ochrana
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | D1,C2 | |
| Umiestnenie SPD | ST 1+2+3 | |
| Montáž | lišta DIN 35 mm | |
| Menovité napätie | Un | 48 V DC |
| Najvyššie trvalé prevádzkové napätie | Uc | 36,00 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 51,00 V DC |
| Menovitý zaťažovací prúd pri 25°C | IL | 1,000 A |
| Hraničná frekvencia žila-žila | f | 7,00 MHz |
| Sériový odpor na žilu | R | 0,80 Ω |
| D1 impulzný výbojový prúd (10/350 µs) žila-žila | Iimp | 2,50 kA |
| D1 celkový výbojový prúd (10/350 µs) žily-PE | ITotal | 5,00 kA |
| C2 menovitý výbojový prúd (8/20 µs) GND-PE | In | 10,00 kA |
| C2 menovitý výbojový prúd (8/20 µs) na žilu | In | 10,00 kA |
| C2 celkový výbojový prúd (8/20 µs) žily-PE | ITotal | 20,00 kA |
| C3 menovitý výbojový prúd (10/1000 µs) žila-PE | ISM | 10 A |
| C3 menovitý výbojový prúd (10/1000 µs) žila-žila | ISM | 10 A |
| C3 ochranná hladina napätia mód GND-PE pri 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napätia mód žila-PE pri 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napätia mód žila-žila pri 1 kV/µs | Up | 90 V |
| Doba odozvy žila-žila | ta | 1 ns |
| Doba odozvy žila-GND | ta | 100 ns |
| Doba odozvy GND-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | svorky - svorky | |
| Prierez pripojovaných vodičov pevný (min) | 0,14 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 4,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 0,14 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 2,50 mm2 | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 70 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2 | |
| Trieda ETIM | EC001625 | |
| Náhradný modul | BDG-048-V/1-4-0 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090564911 |
Súbory na stiahnutie
-

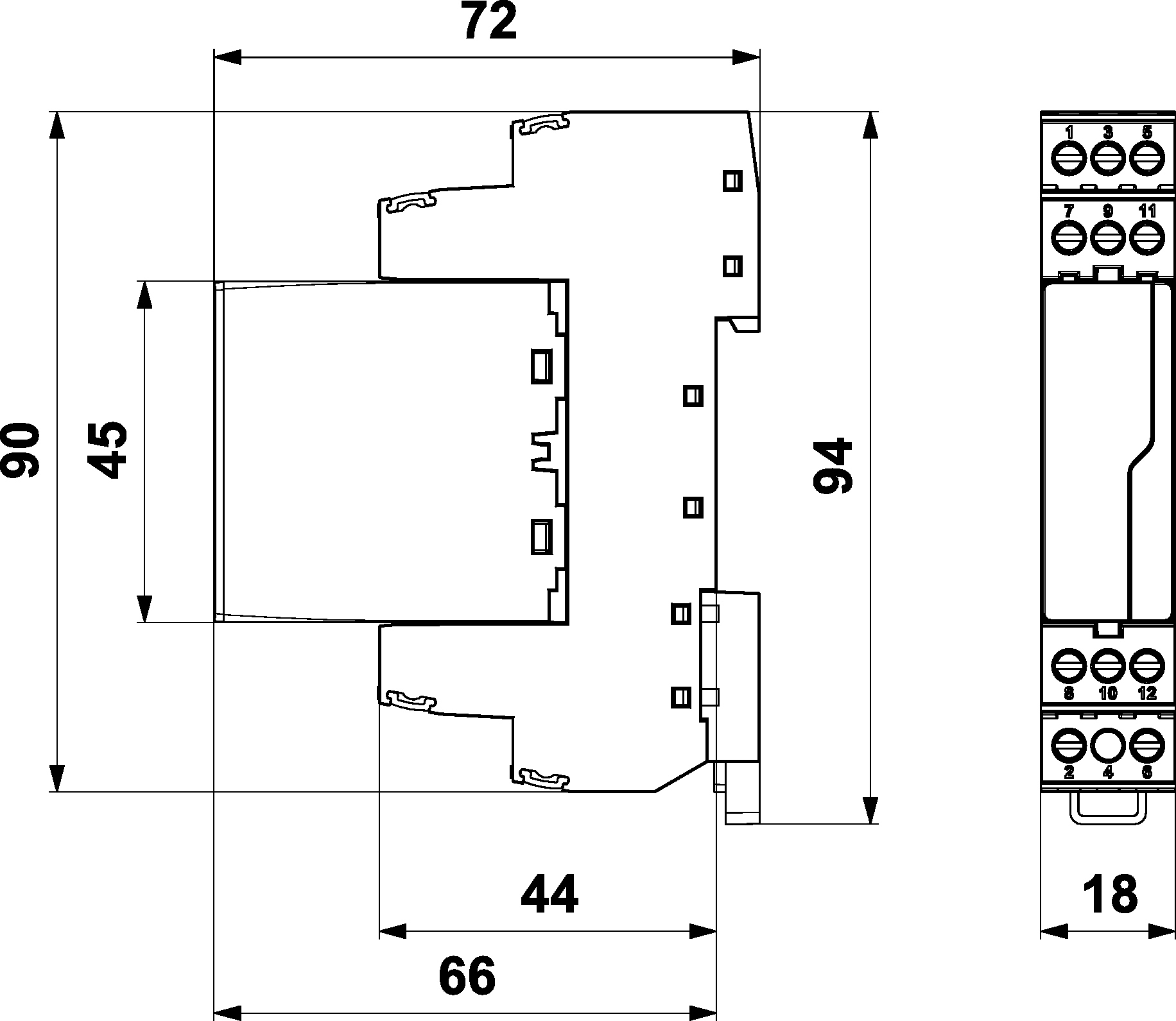

Rozmery produktu
-

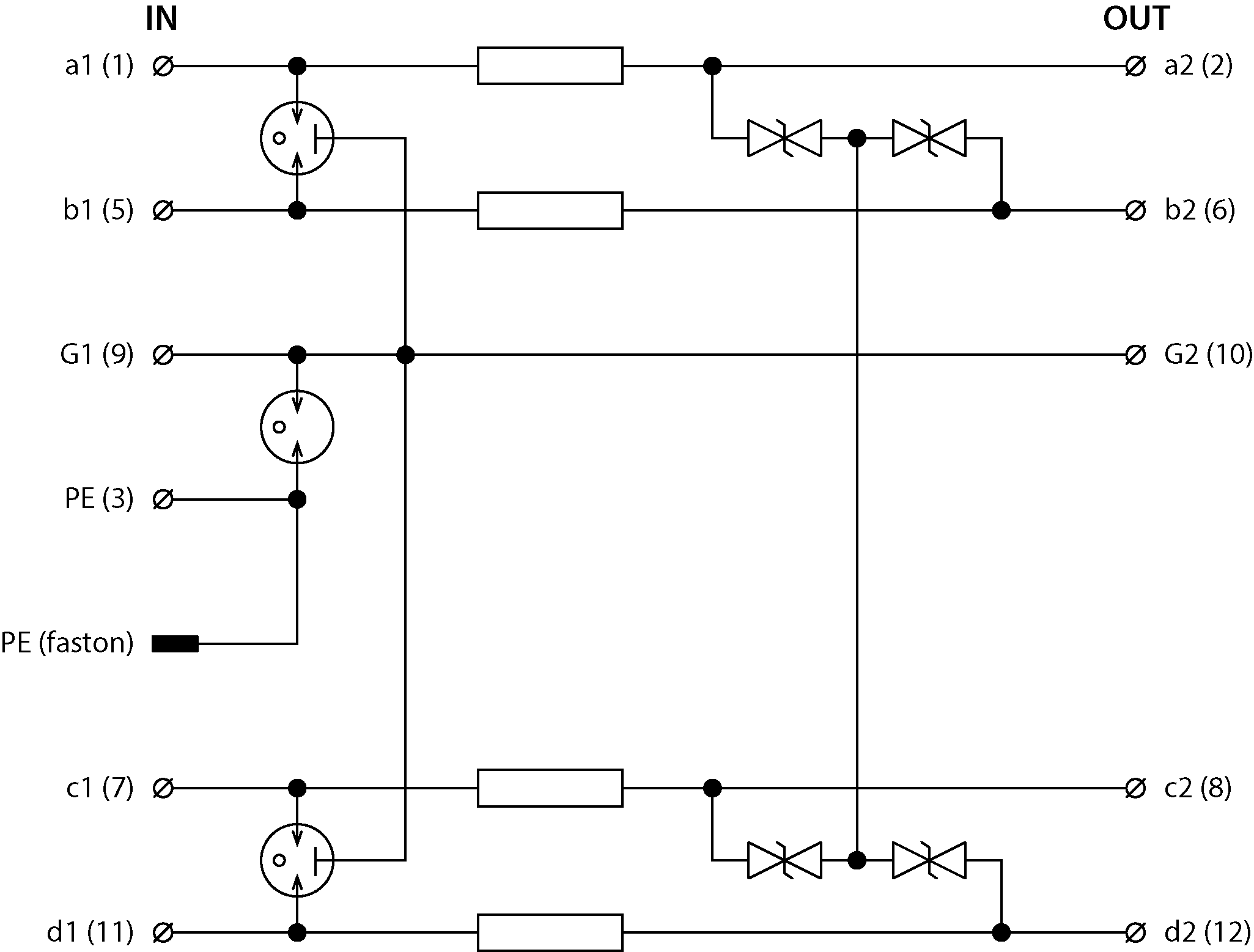

Schéma zapojenia
